Fig クラスはグラフィックエディタ上の図形を表すGEFの内部のクラスです.
また, FigClass クラスはクラス図上に配置された「クラス」を表す ArgoUML のクラスで, Fig クラスの子孫クラスにあたります.

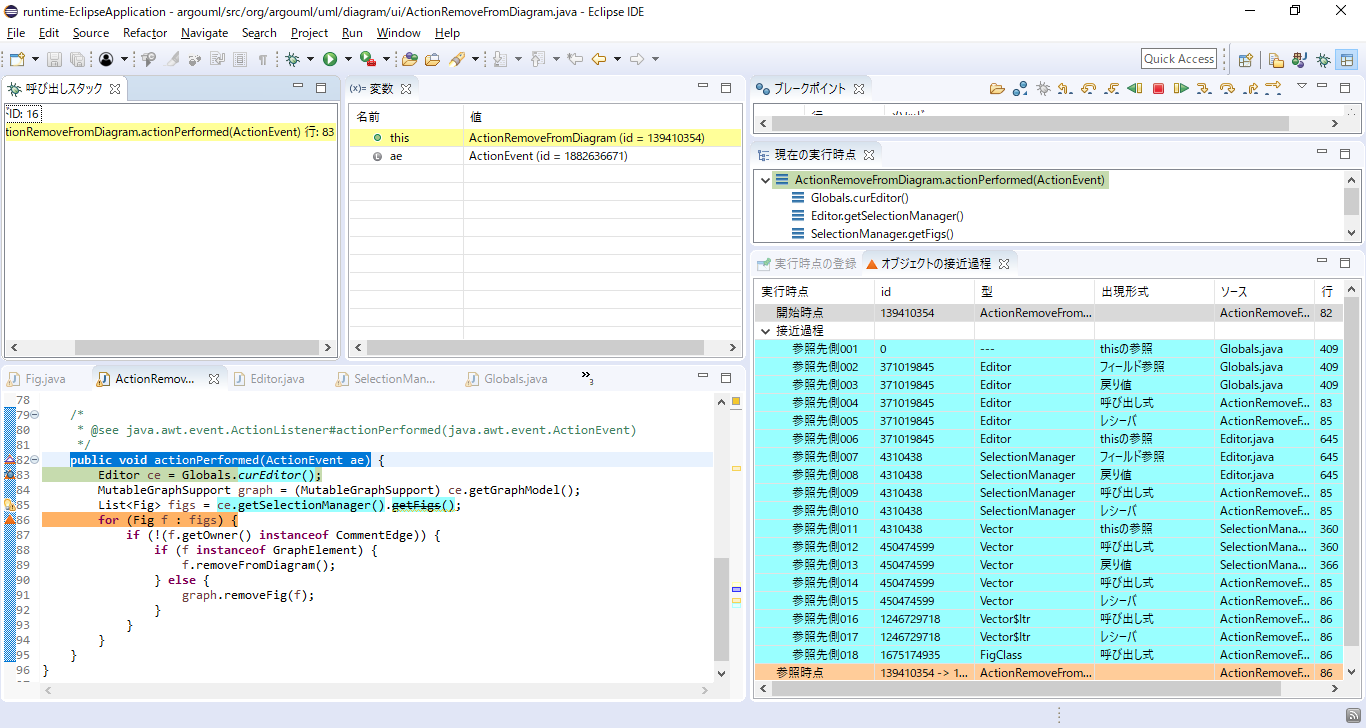

課題B3終了直後は下図のような状態になっているはずです.
まずは, ActionRemoveFromDiagram クラスのインスタンスに FigClass クラスのインスタンス (id = 1675174935) が接近する過程を抽出して見ていきます.

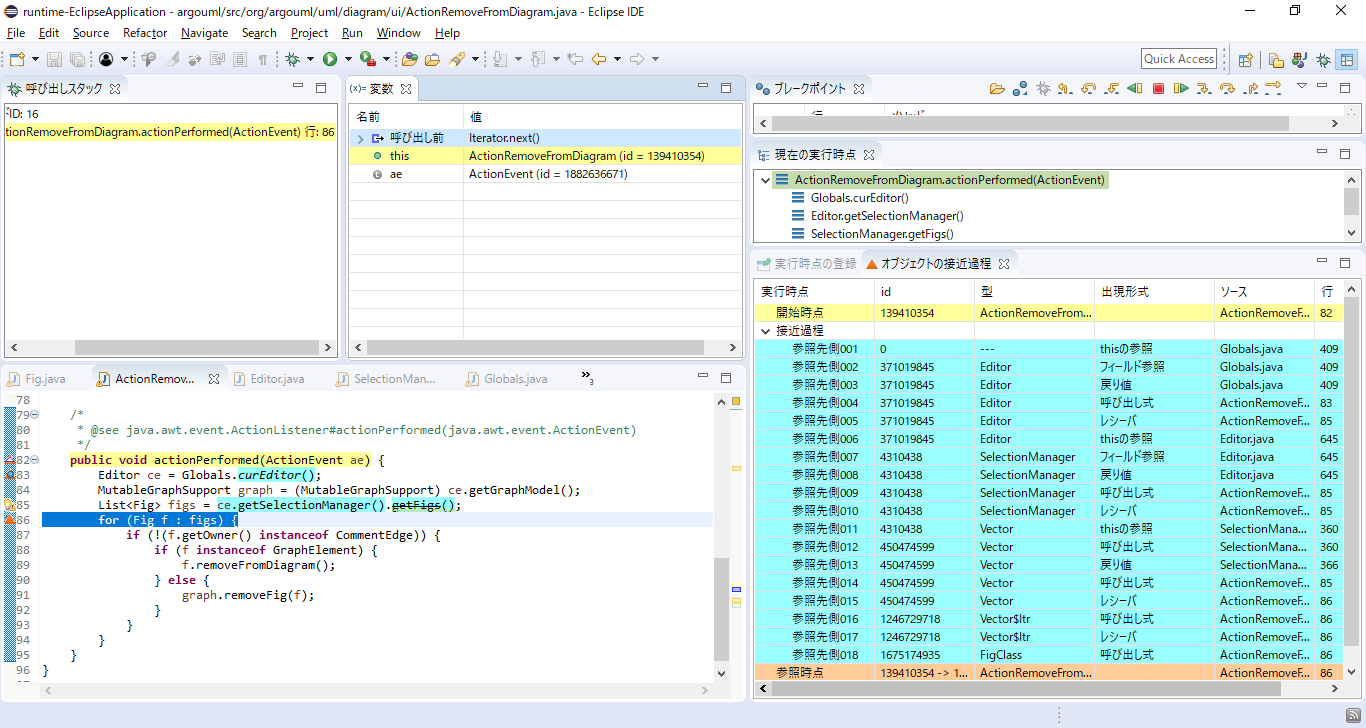

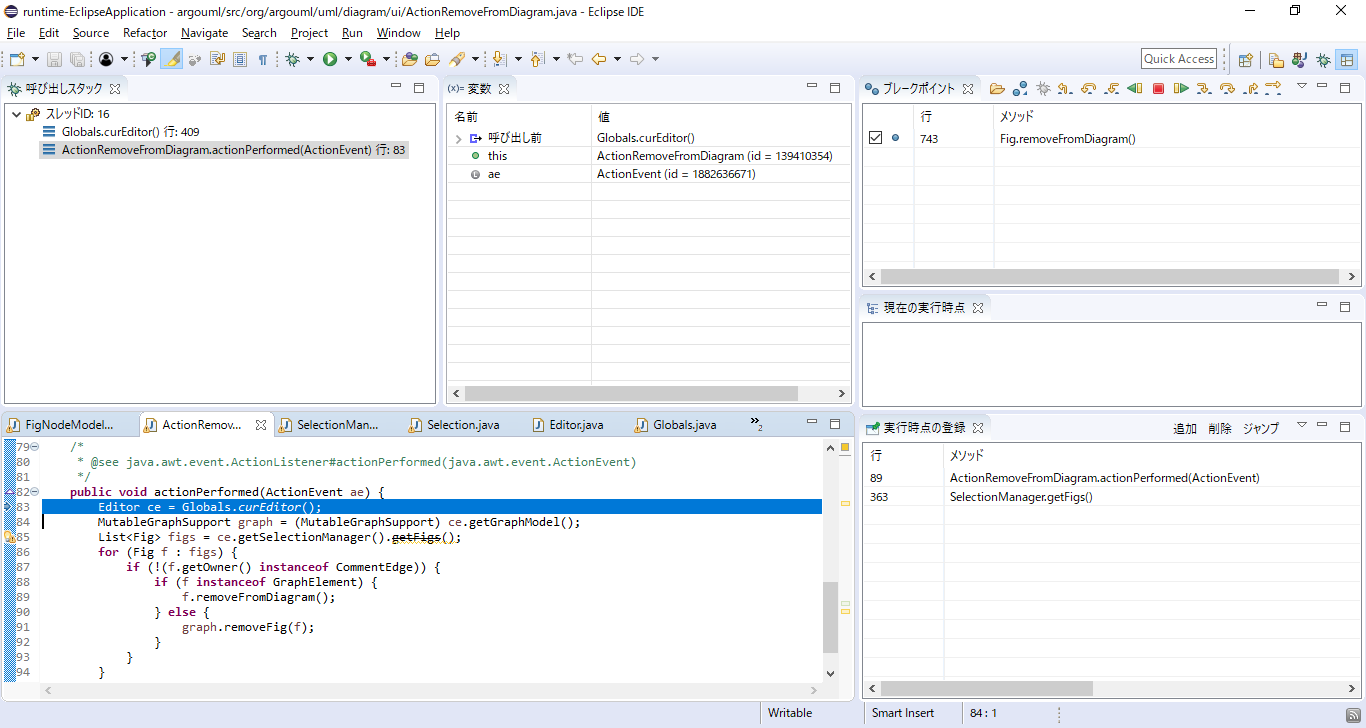

ここで, 「実行時点の登録」ビュー上で登録している「89行目 ActionRemoveFromDiagram.actionPerformed(ActionEvent)」をダブルクリックしてください.

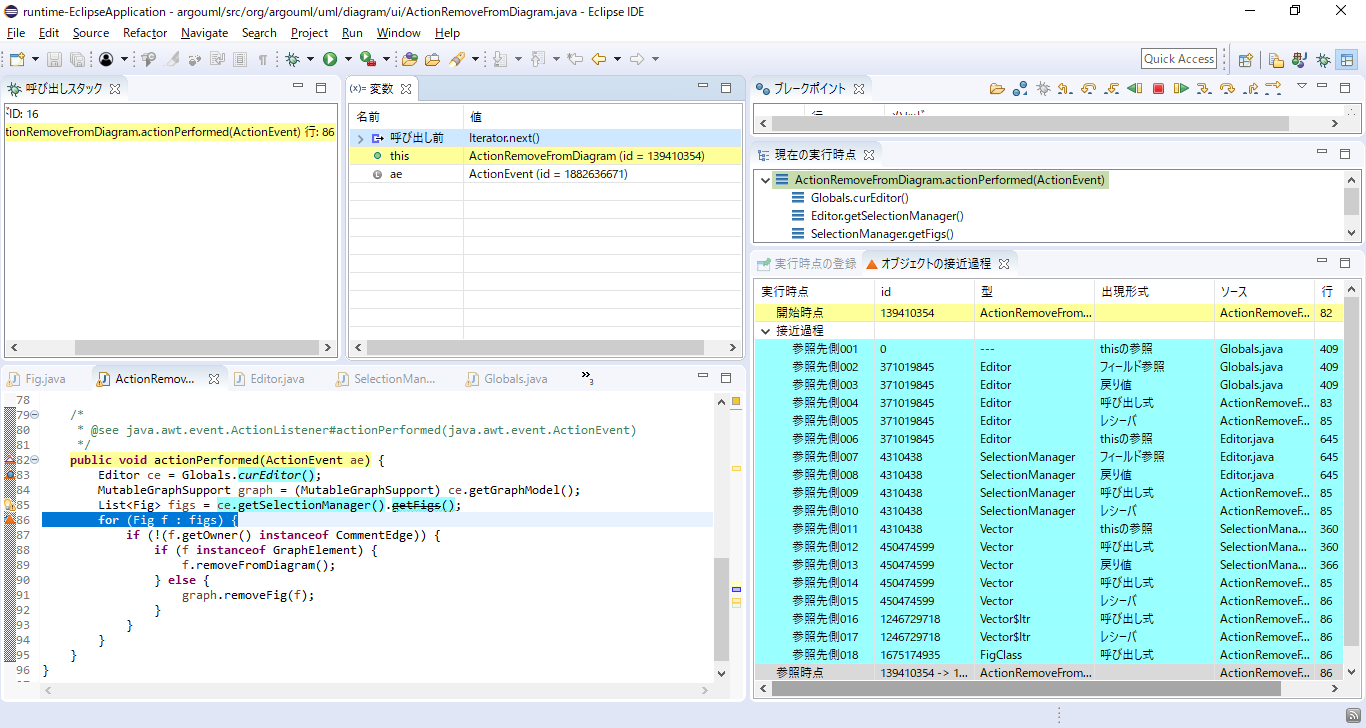

すると, 現在の実行時点が ActionRemoveFromDiagram クラスの actionPerformed(ActionEvent) メソッドの89行目に移ります.
先ほどの操作によって, 現在は ActionRemoveFromDiagram クラスの actionPerformed(ActionEvent) メソッドの89行目にいます.
ここで, 変数ビュー上の「呼び出し前」のメソッド名が FigNodeModelElement.removeFromDiagram() であることを確認してください.
それを確認したら, 変数ビュー上の「呼び出し前」を開いて, レシーバを右クリックしてください.

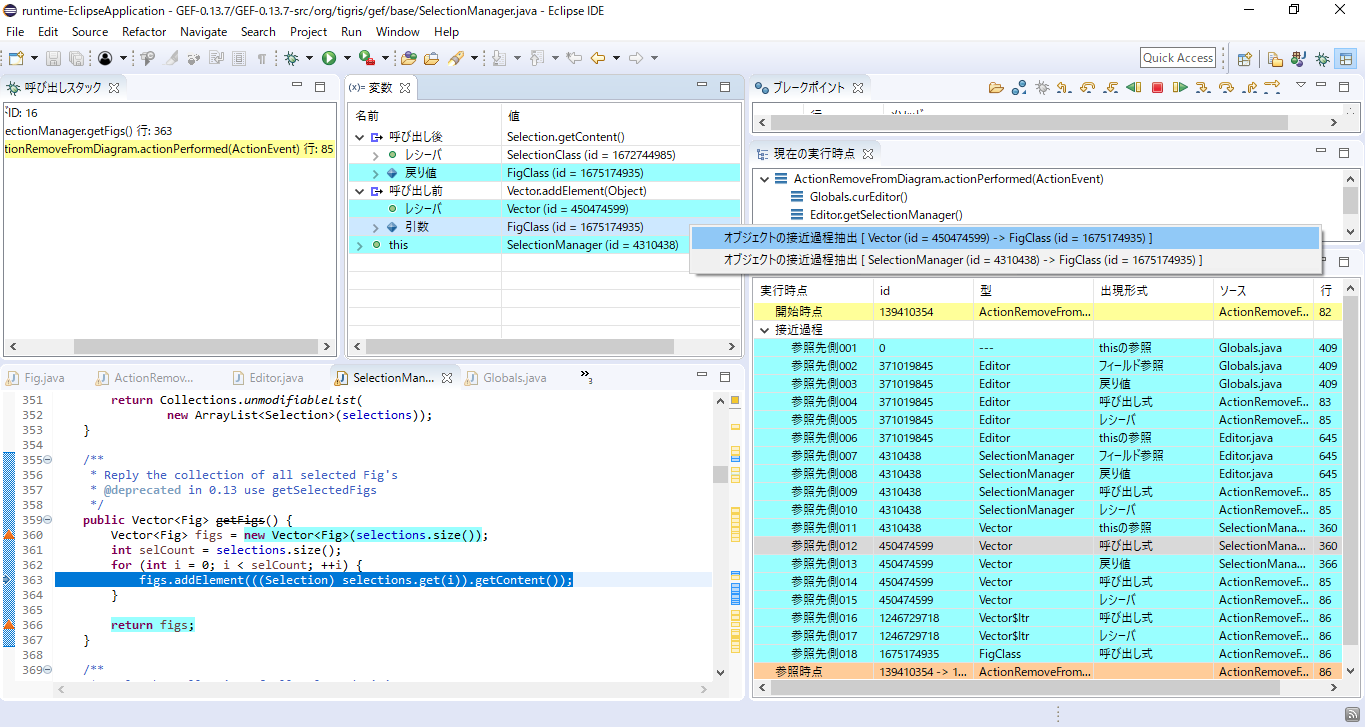

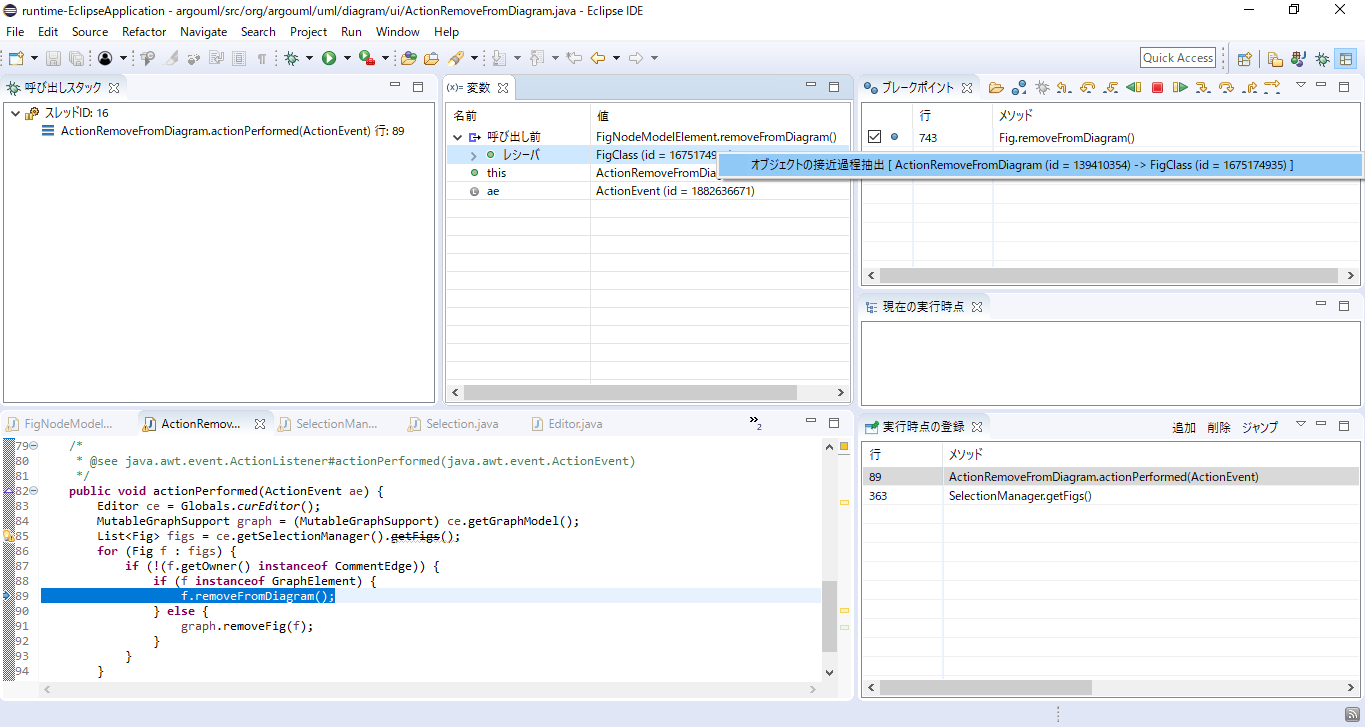

右クリックすると, ポップアップメニューが出てくるので,「オブジェクトの接近過程抽出」をクリックしてください.

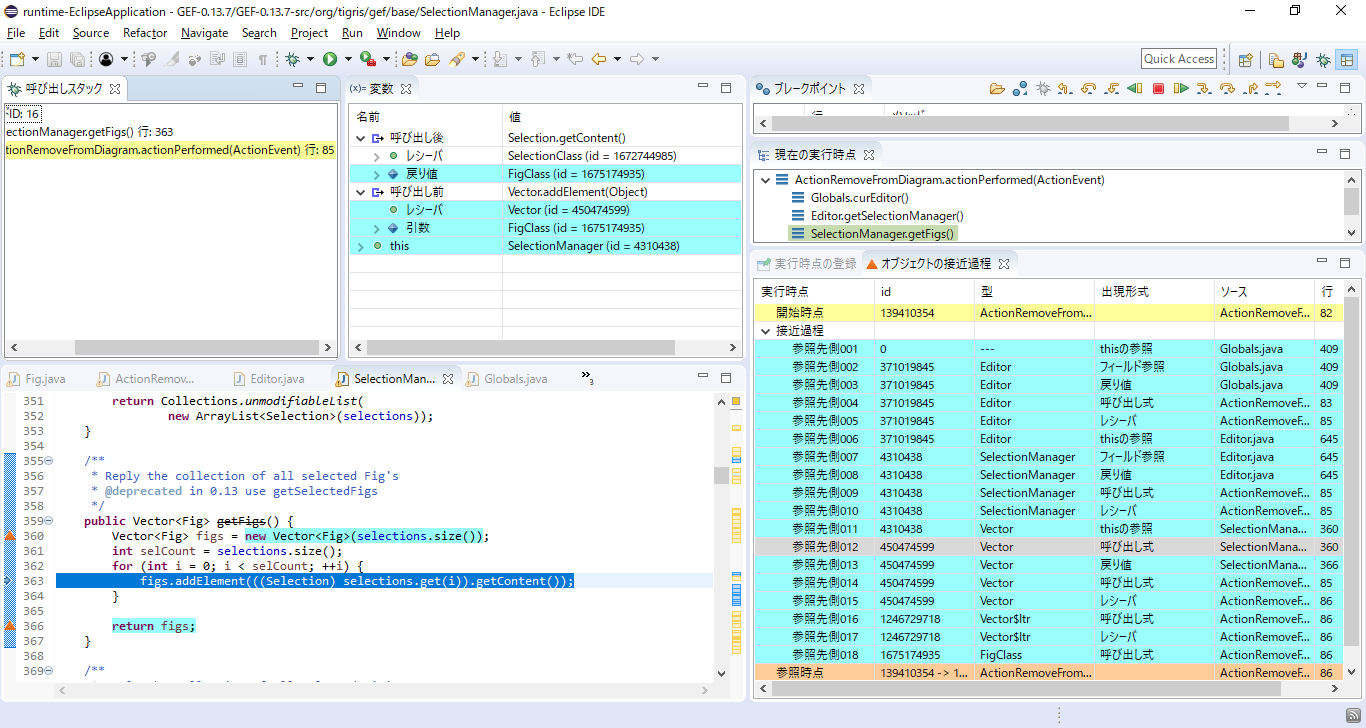

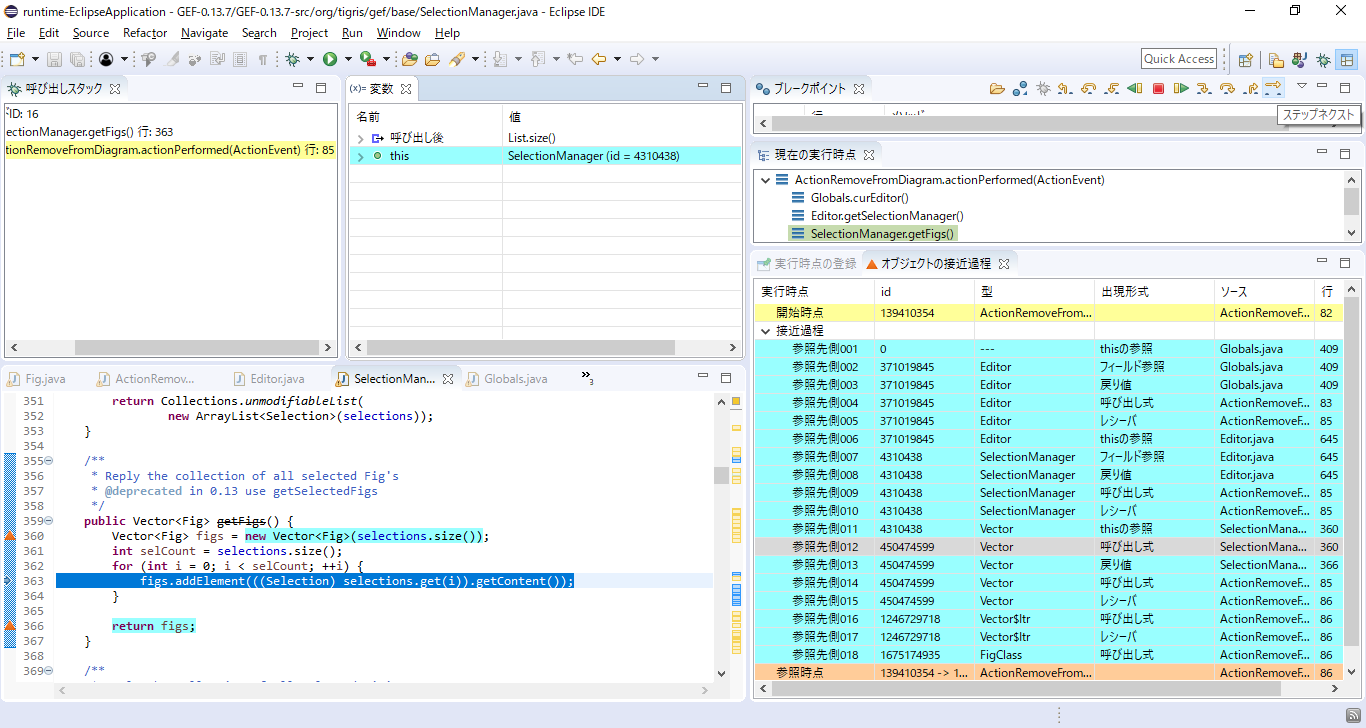

実際に「オブジェクトの接近過程抽出」を実行すると, 下図のような状態になります.

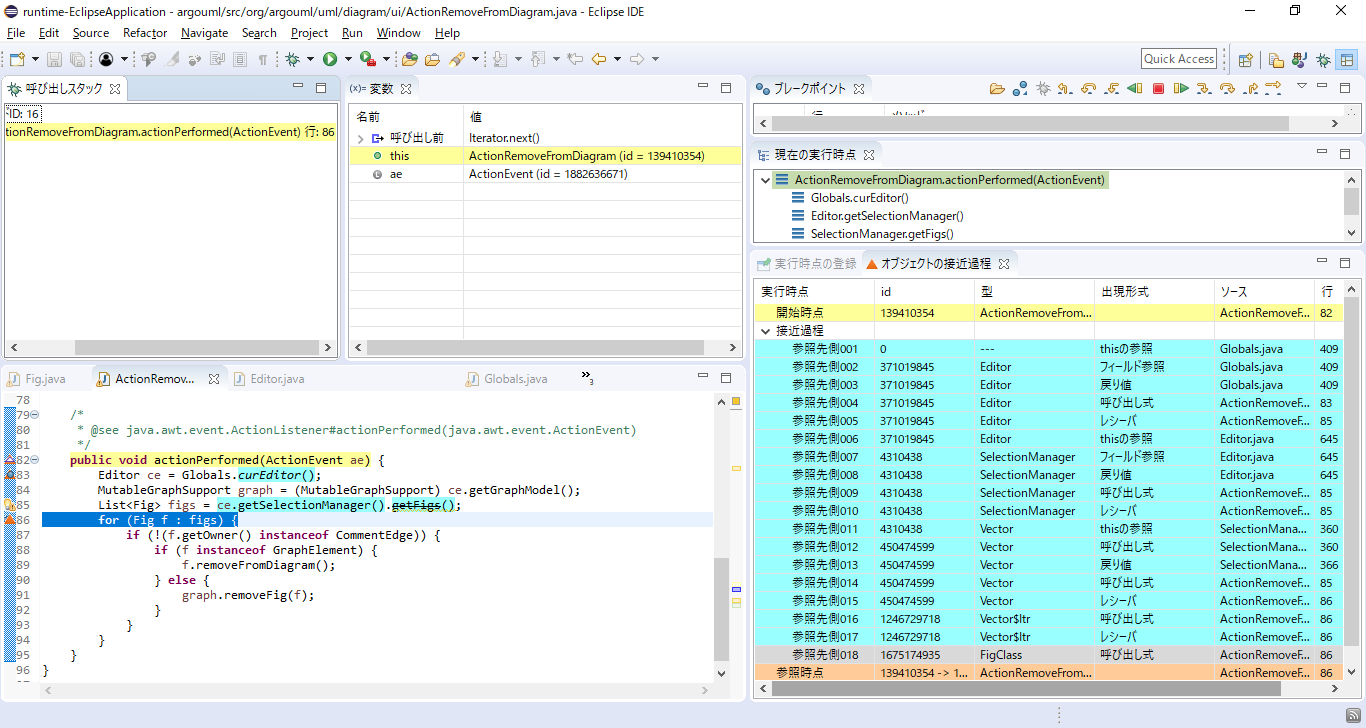

「オブジェクトの接近過程」ビュー上の「開始時点」をクリックしてください.
「オブジェクトの接近過程」ビュー上の「参照先側001」から「参照先側018」までを順番にクリックしていってください.
「オブジェクトの接近過程」ビュー上の「参照時点」をクリックしていってください.
ここまでで, ActionRemoveFromDiagram クラスのインスタンスに FigClass クラスのインスタンス (id = 1675174935) が接近する過程を見てきました.
抽出した結果を見ると, SelectionManager クラスのインスタンス (id = 4310438) のローカル変数 figs が参照している Vector に追加されていた FigClass クラスのインスタンスを
取得してきていることがわかりましたが, その FigClass クラスのインスタンスがどうやって追加されたのかについては, この抽出範囲だけではわかりません.
そこで, ここからは, そのローカル変数 figs に FigClass クラスのインスタンス (id = 1675174935) が追加されるまでの過程を見ていきます.
まずは, 「オブジェクトの接近過程抽出」ビュー上の「参照先側012」をクリックしてください.
先ほどの操作によって, 現在は SelectionManager クラスの getFigs() メソッドの360行目にいます.
ここで, まずはステップオーバーを2回押して363行目にまで進んでください.

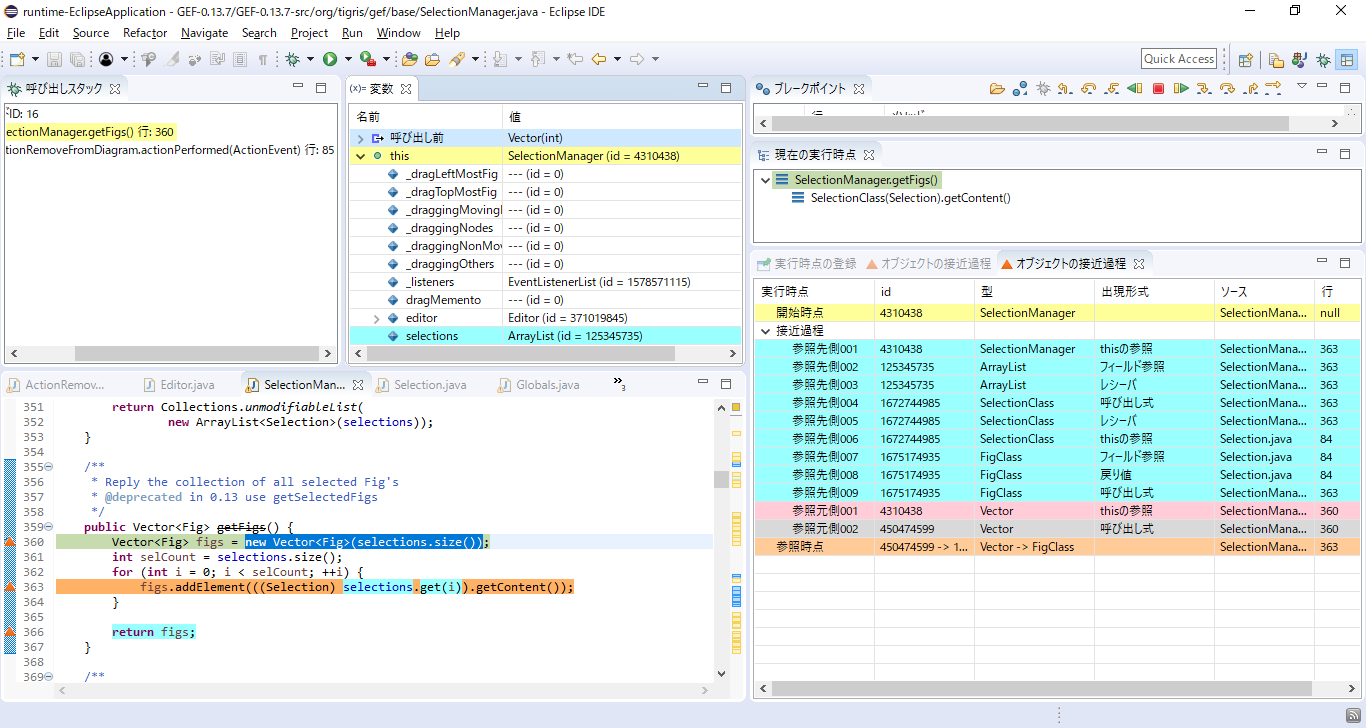

363行目にまで進んだら, 次はステップネクストを4回押してください.

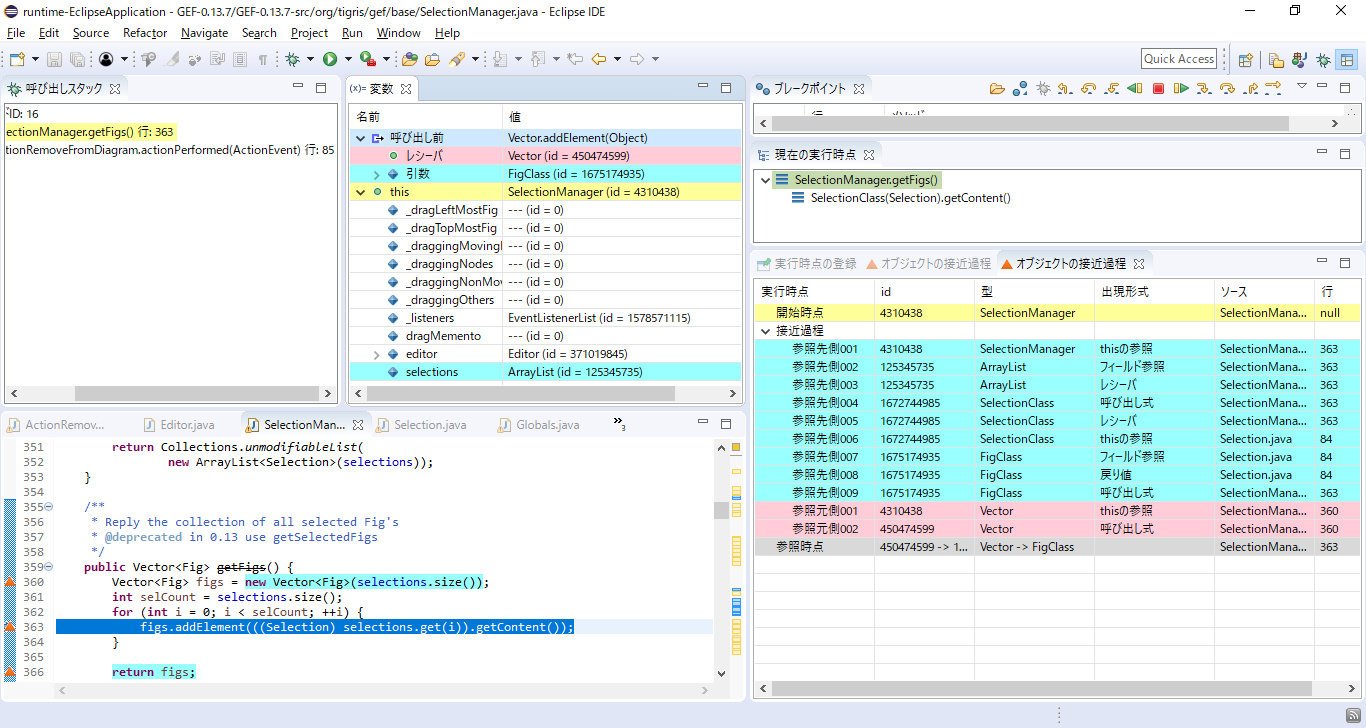

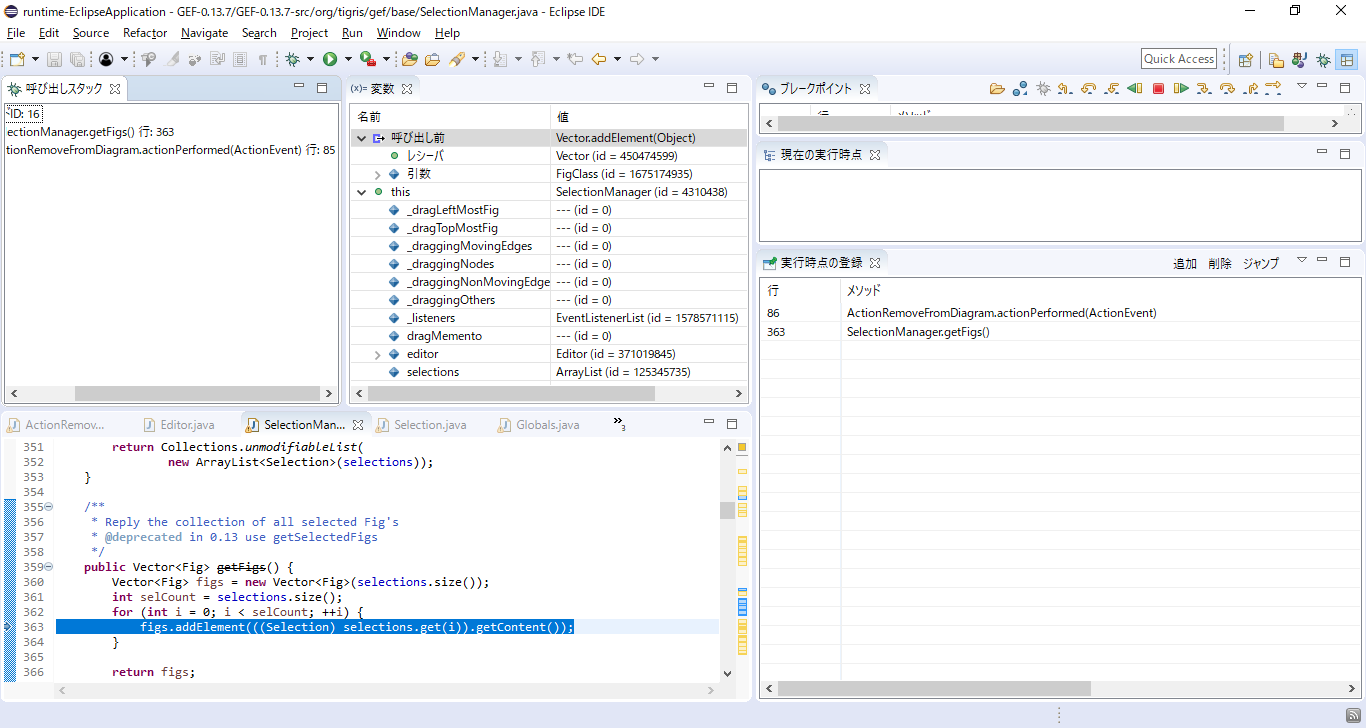

ここで, 変数ビュー上の「呼び出し前」のメソッド名が Vector.addElement(Object) であることを確認してください.
それを確認したら, 変数ビュー上の「呼び出し前」を開いて, 引数を右クリックしてください.
右クリックすると, ポップアップメニューが出てくるので, 上の方の「オブジェクトの接近過程抽出」をクリックしてください.

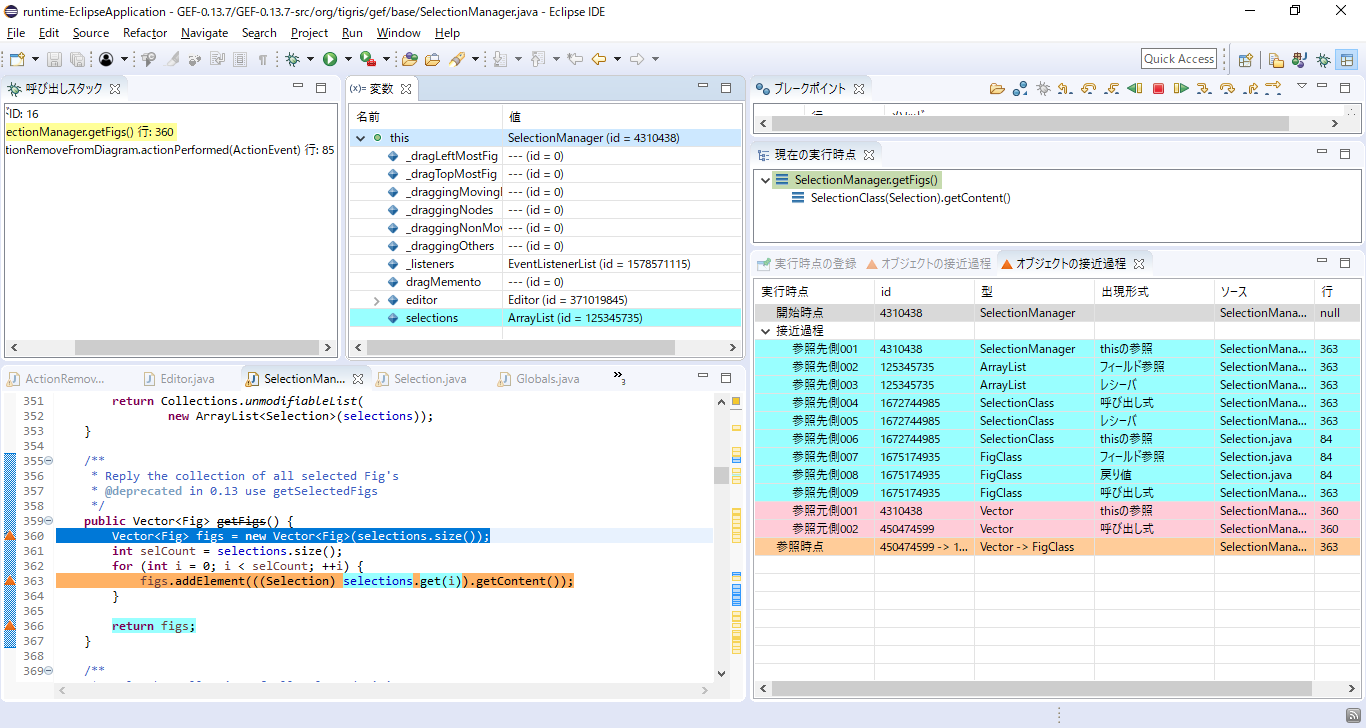

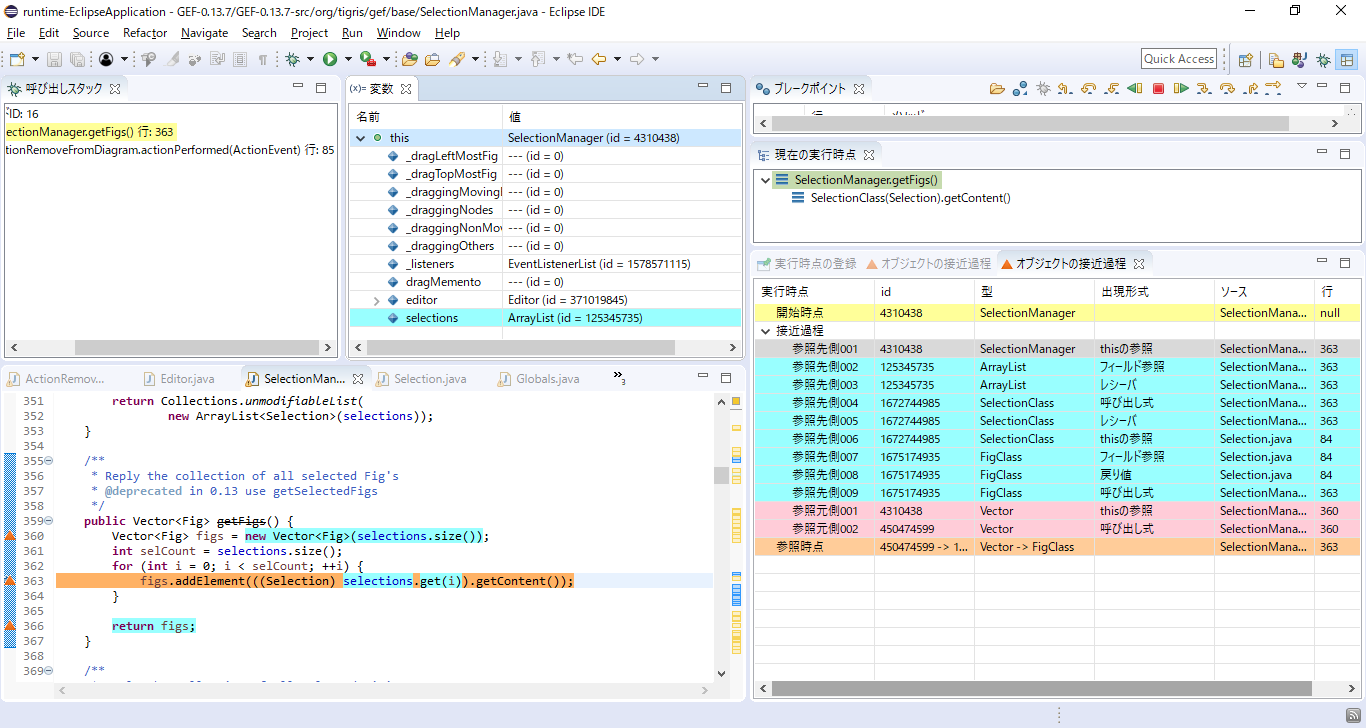

実際に「オブジェクトの接近過程抽出」を実行すると, 下図のような状態になります.

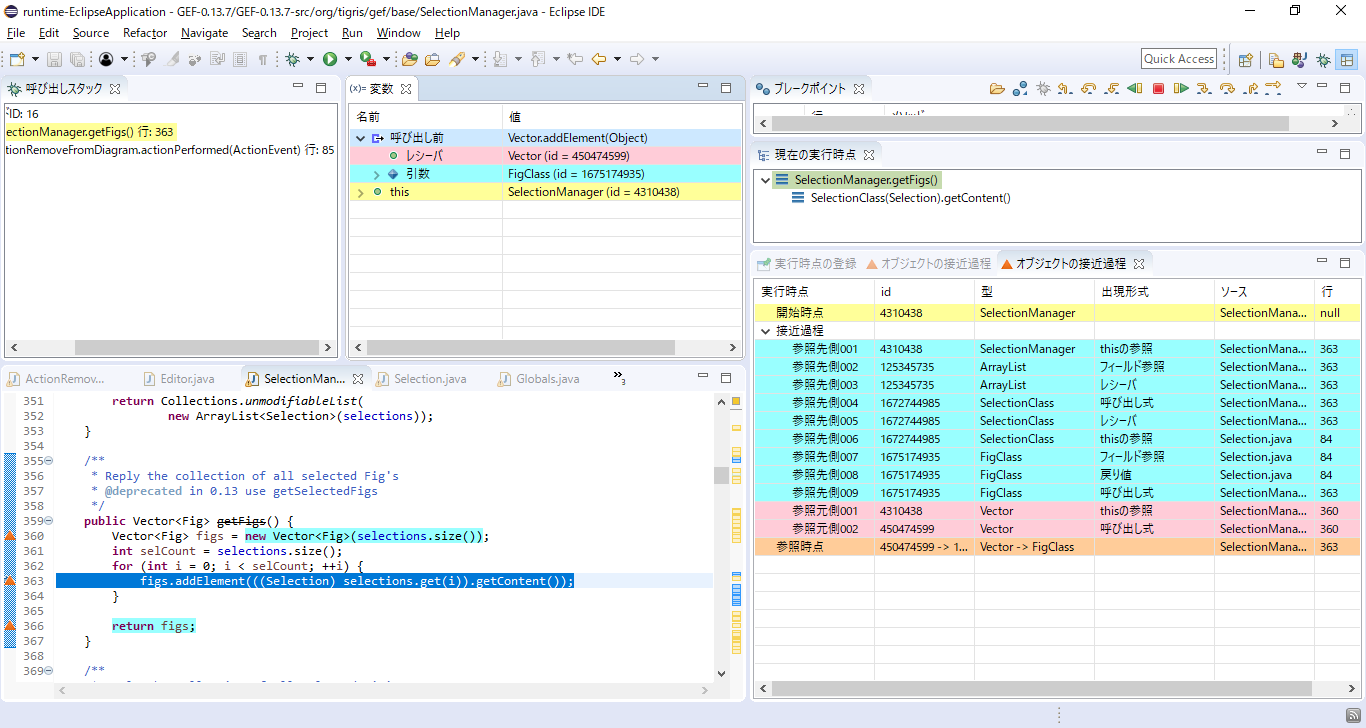

「オブジェクトの接近過程」ビュー上の「開始時点」をクリックしてください.
「オブジェクトの接近過程」ビュー上の「参照先側001」から「参照先側009」までを順番にクリックしていってください.

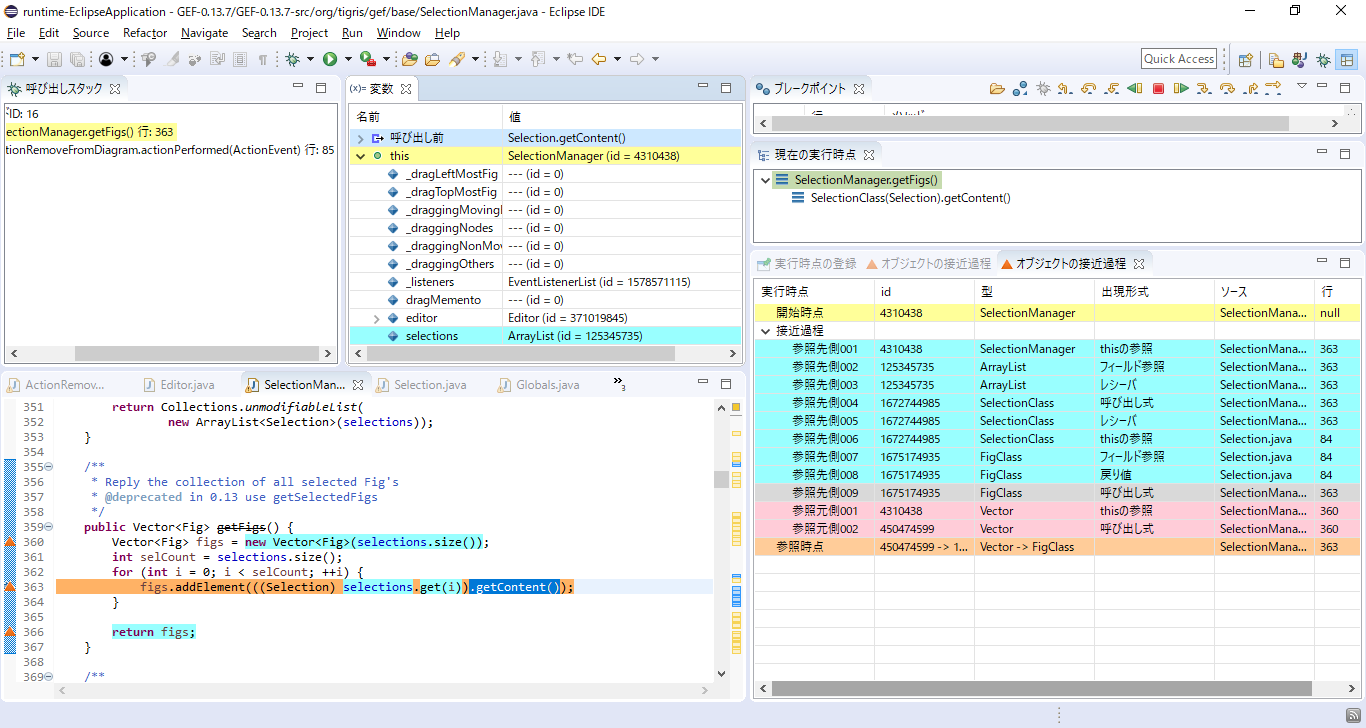

「オブジェクトの接近過程」ビュー上の「参照元側001」から「参照元側002」までを順番にクリックしていってください.
「オブジェクトの接近過程」ビュー上の「参照時点」をクリックしていってください.
ここまでで, SelectionManager クラスのインスタンス (id = 4310438) のローカル変数 figs が参照している Vector に
FigClass クラスのインスタンス (id = 1675174935) が追加されるまでの過程を見てきました.
ここで, 課題B3の接近過程抽出は終了です.
「オブジェクトの接近過程」ビューを全て閉じてください.
なお, デバッグ実行は終了せずにそのままの状態にしておいてください.
課題B3の接近過程抽出が終了しましたら, 以下のアンケートにお答えください.
