Fig クラスはグラフィックエディタ上の図形を表すGEFの内部のクラスです.
また, FigClass クラスはクラス図上に配置された「クラス」を表す ArgoUML のクラスで, Fig クラスの子孫クラスにあたります.

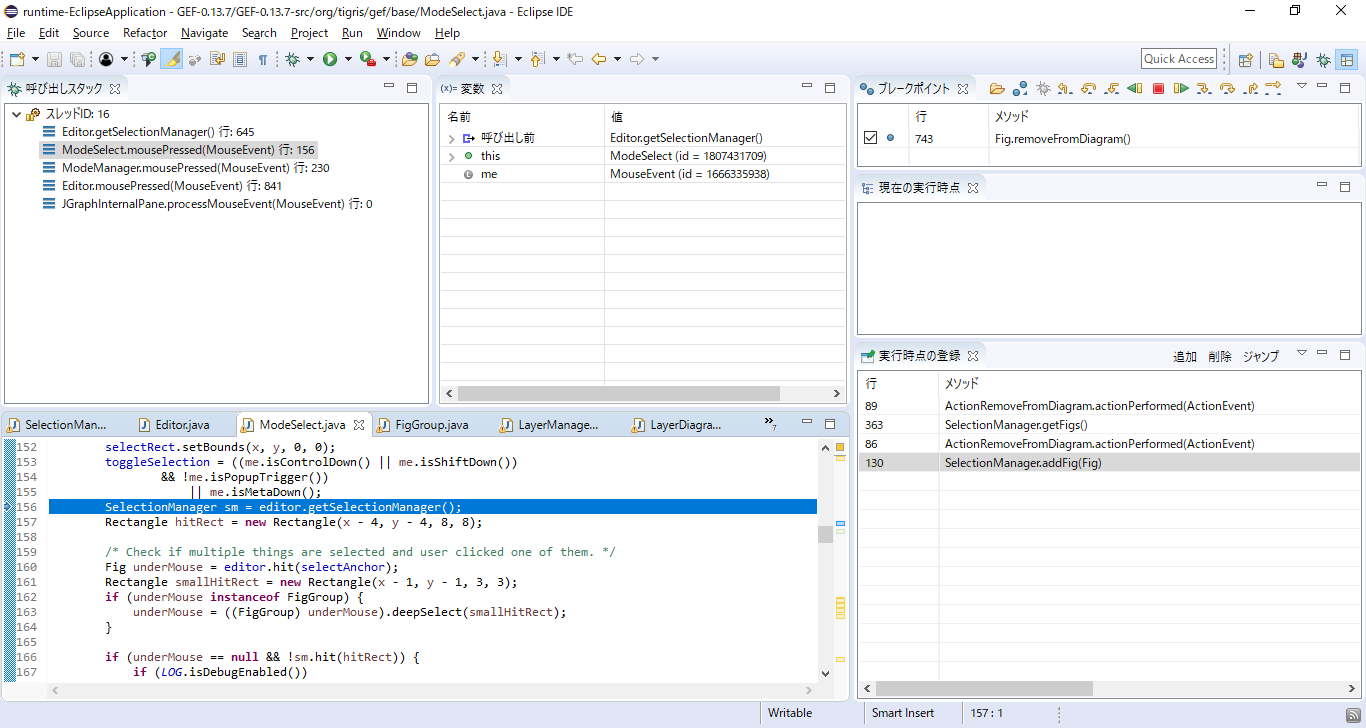

課題B4 (機能理解) の終了直後は下図のような状態になっているはずです.
ここでは, 課題B4 (機能理解) では使用しなかった逆方向バージョンのある機能を用いて, 課題B4 (機能理解) と同等の内容を理解していくことを目指します.
まずは, SelectionManager クラスのインスタンス (id = 4310438) のフィールド selections が参照している ArrayList のインスタンスに
SelectionClass クラスのインスタンス (id = 1672744985) が追加されるまでの過程を見ていきます.
ここで, 「実行時点の登録」ビュー上で登録している「130行目 SelectionManager.addFig(Fig)」をダブルクリックしてください.
すると, 現在の実行時点が SelectionManager クラスの addFig(Fig) メソッドの130行目に移ります.

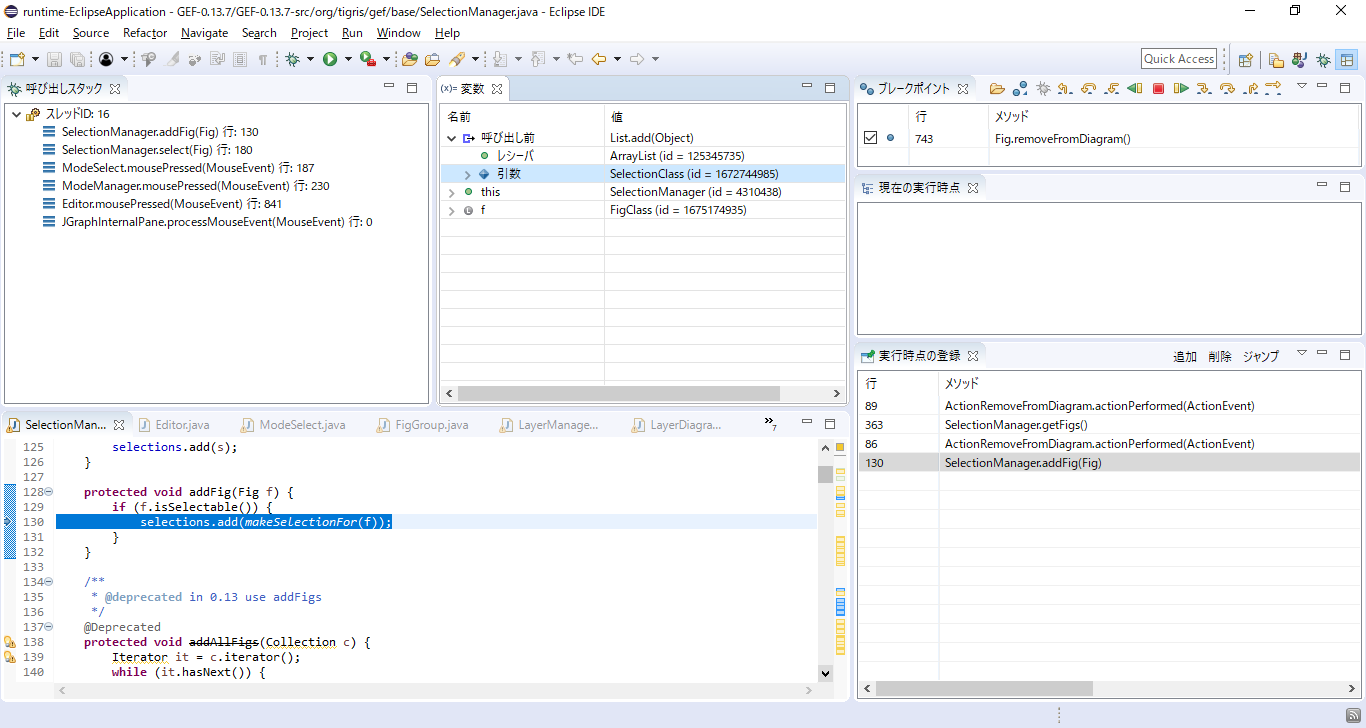

ここで, 変数ビュー上の「呼び出し前」のメソッド名が List.add(Object) であることを確認してください.

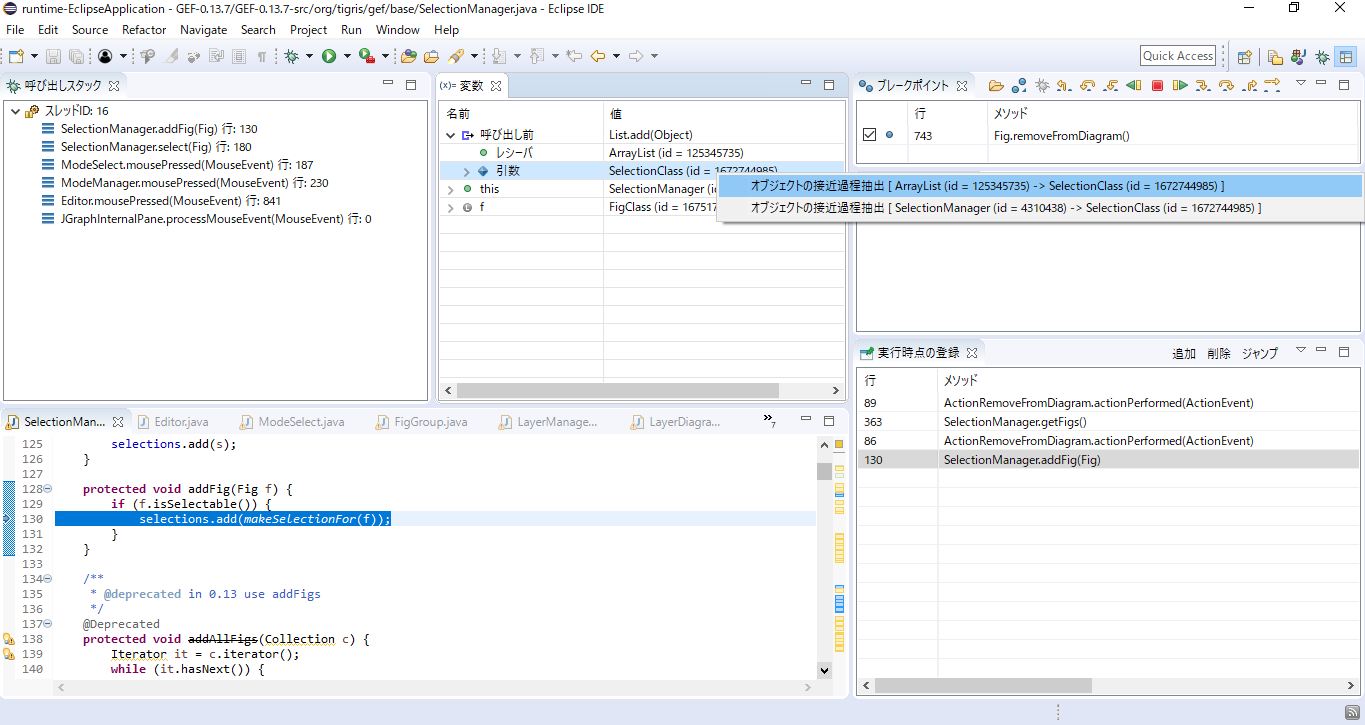

それを確認したら, 変数ビュー上の「呼び出し前」を開いて, 引数を右クリックしてください.
右クリックすると, ポップアップメニューが出てくるので, 上の方の ArrayList クラスのインスタンスと
SelectionClass のインスタンスを対象とした「オブジェクトの接近過程抽出」をクリックしてください.

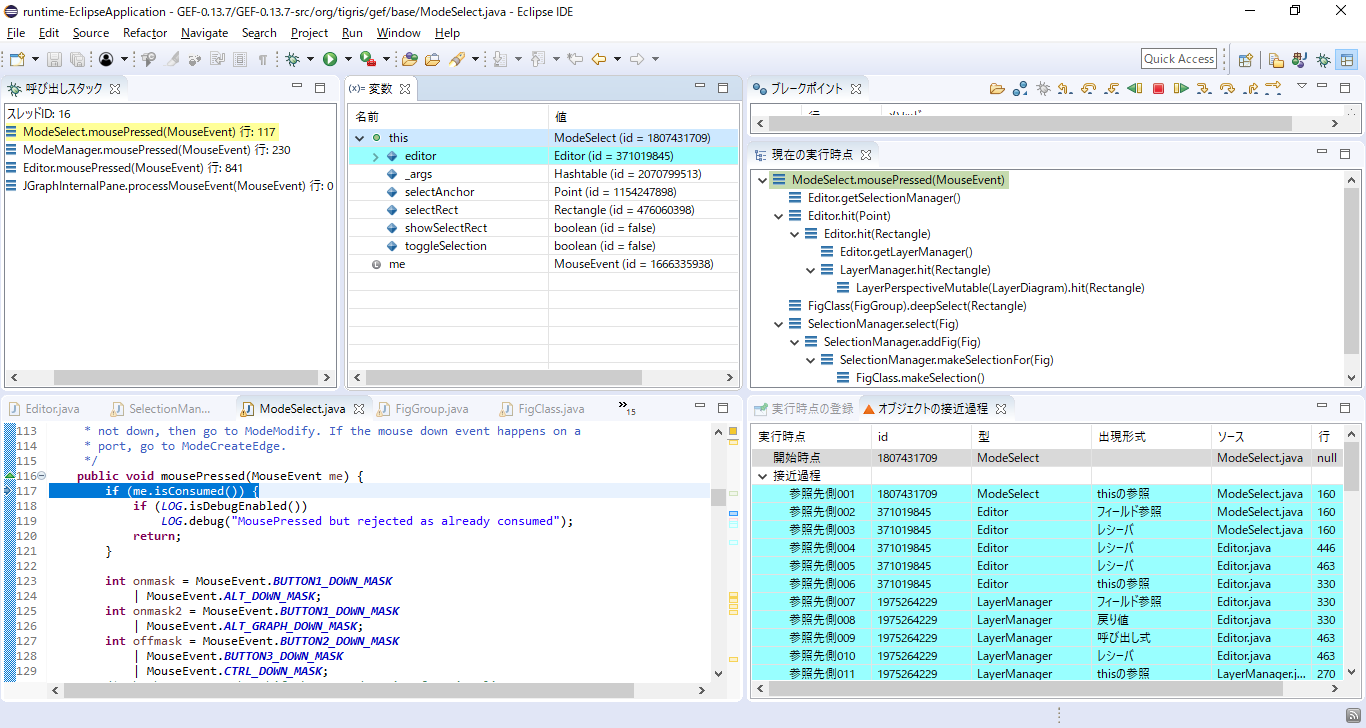

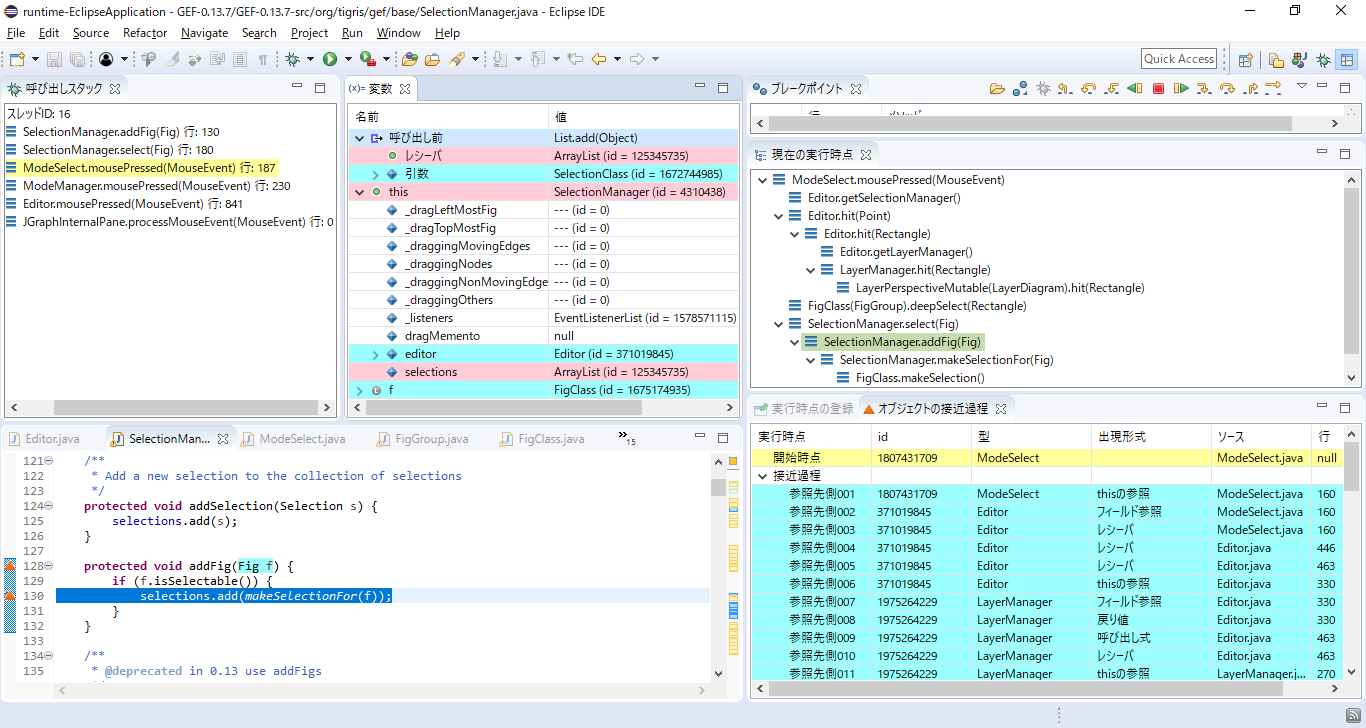

実際に「オブジェクトの接近過程抽出」を実行すると, 下図のような状態になります.
「オブジェクトの接近過程」ビュー上の「開始時点」をクリックしてください.

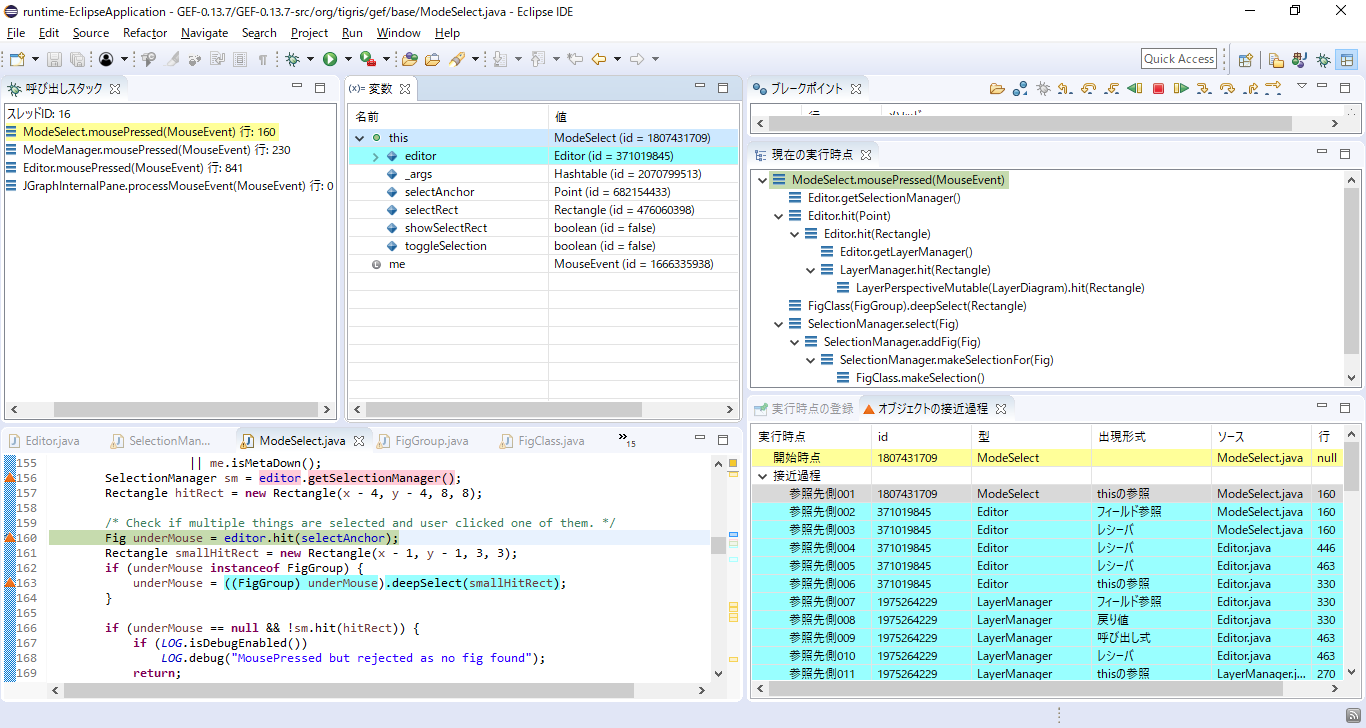

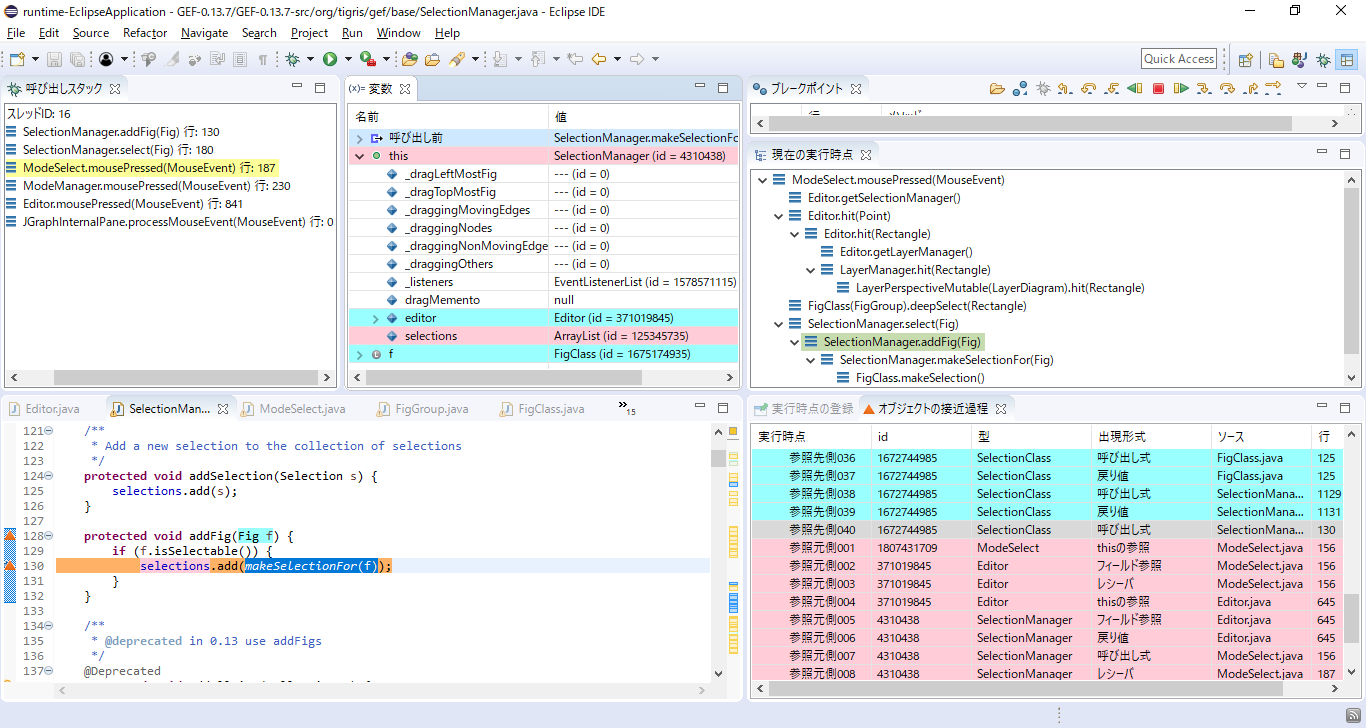

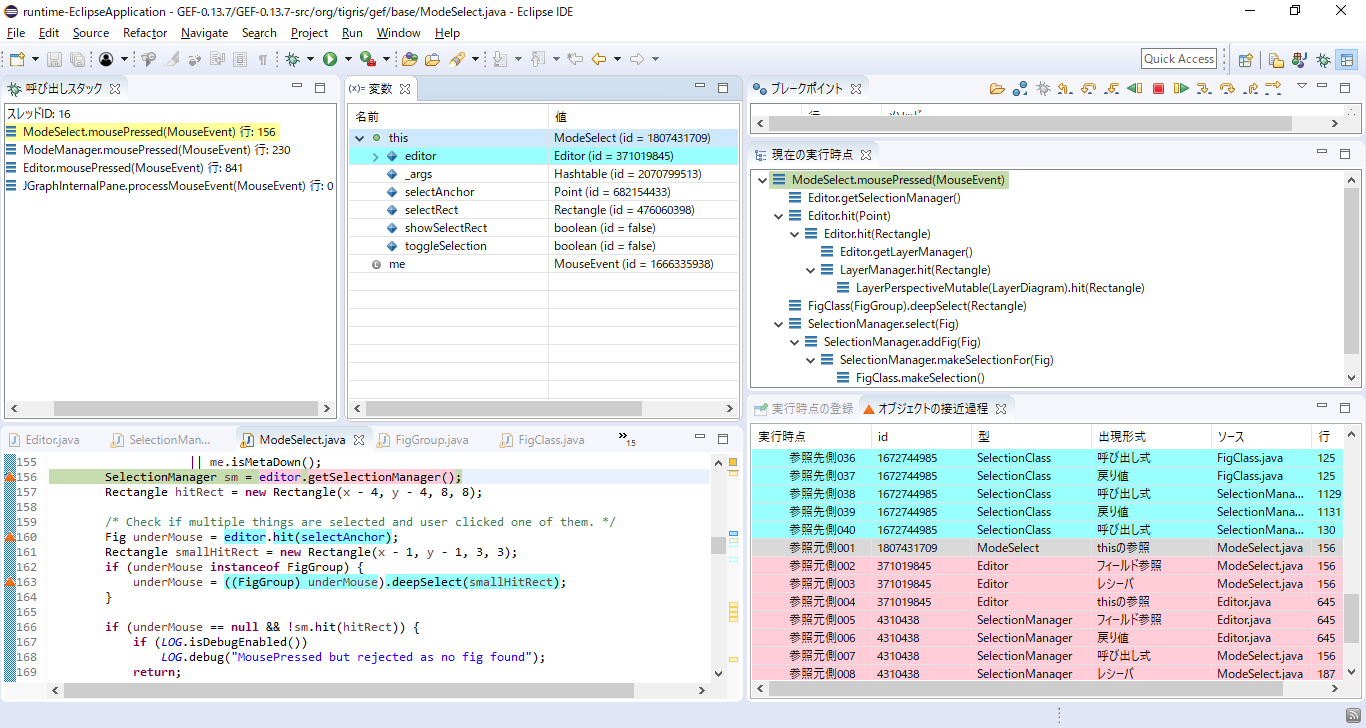

「オブジェクトの接近過程」ビュー上の「参照先側001」から「参照先側040」までを順番にクリックしてください.

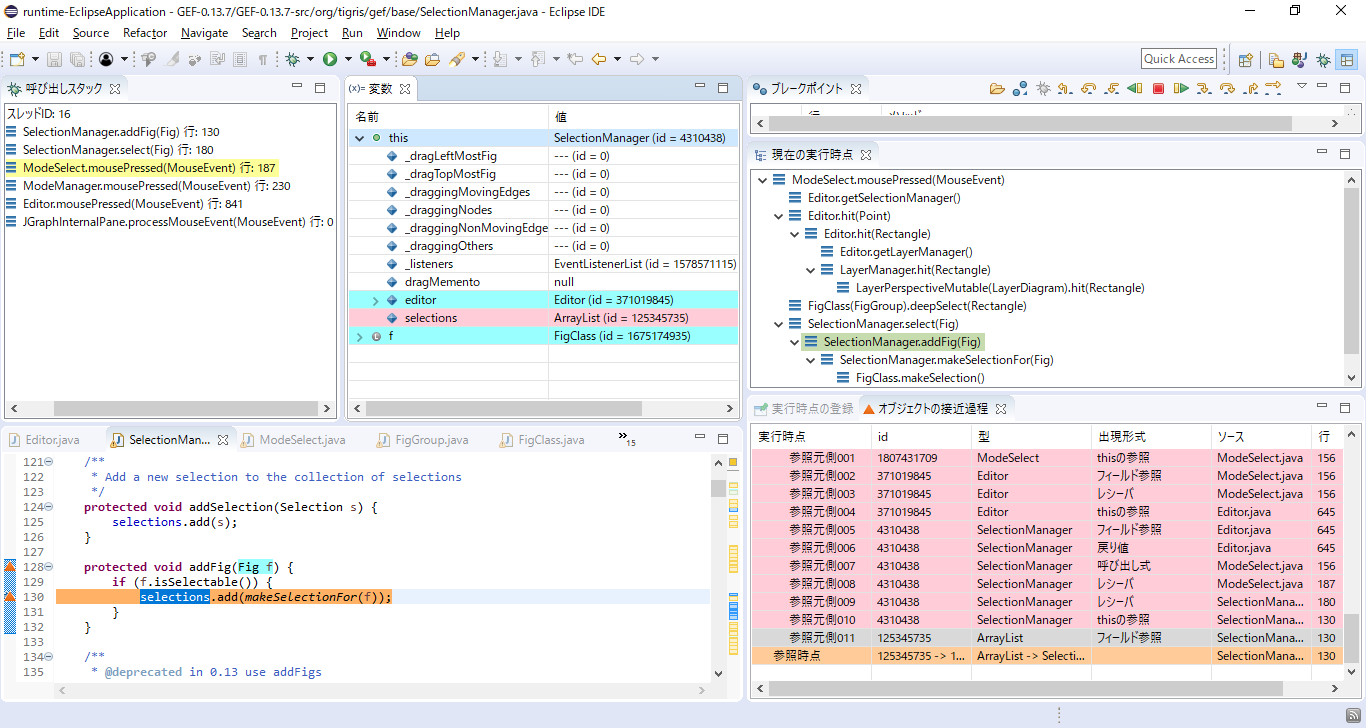

「オブジェクトの接近過程」ビュー上の「参照元側001」から「参照元側011」までを順番にクリックしてください.

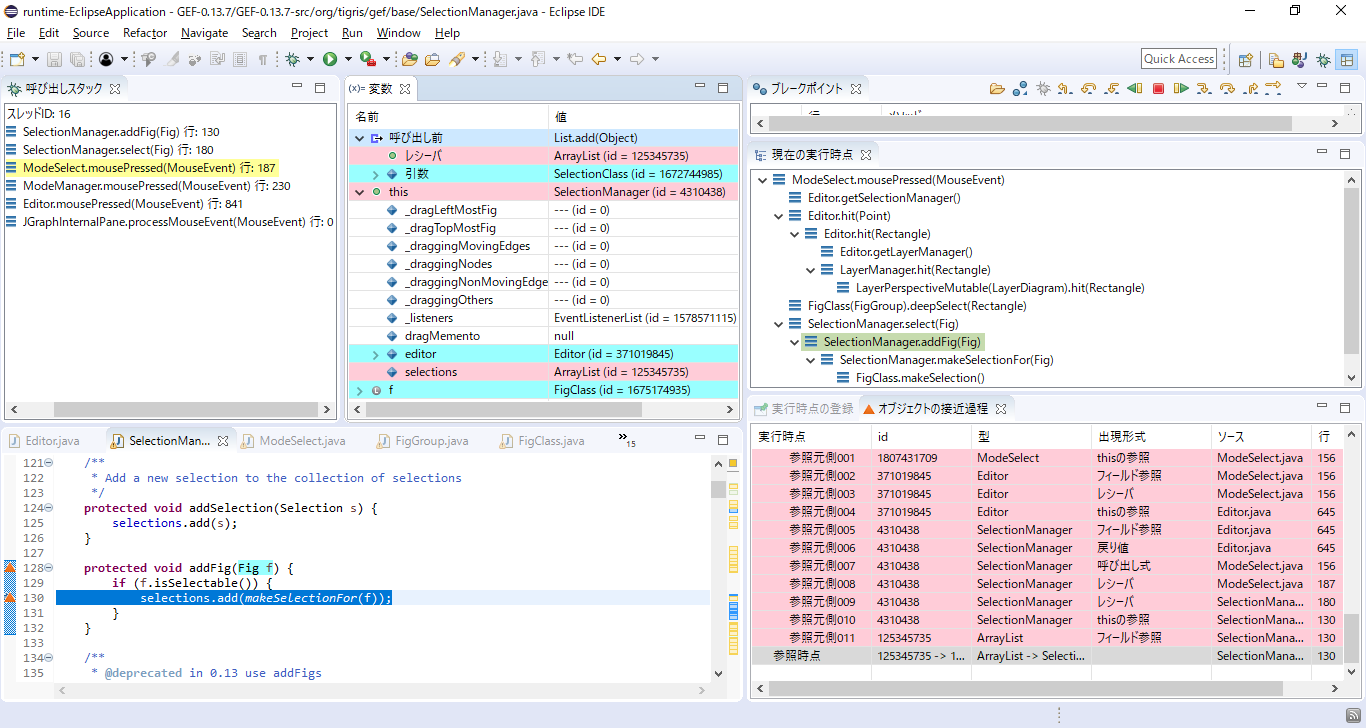

「オブジェクトの接近過程」ビュー上の「参照時点」をクリックしてください.
ここまでで, SelectionManager クラスのインスタンス (id = 4310438) のフィールド selections が参照している ArrayList に
SelectionClass クラスのインスタンス (id = 1672744985) が追加されるまでの過程を見てきました.
ここで, 課題B4の接近過程抽出は終了です.

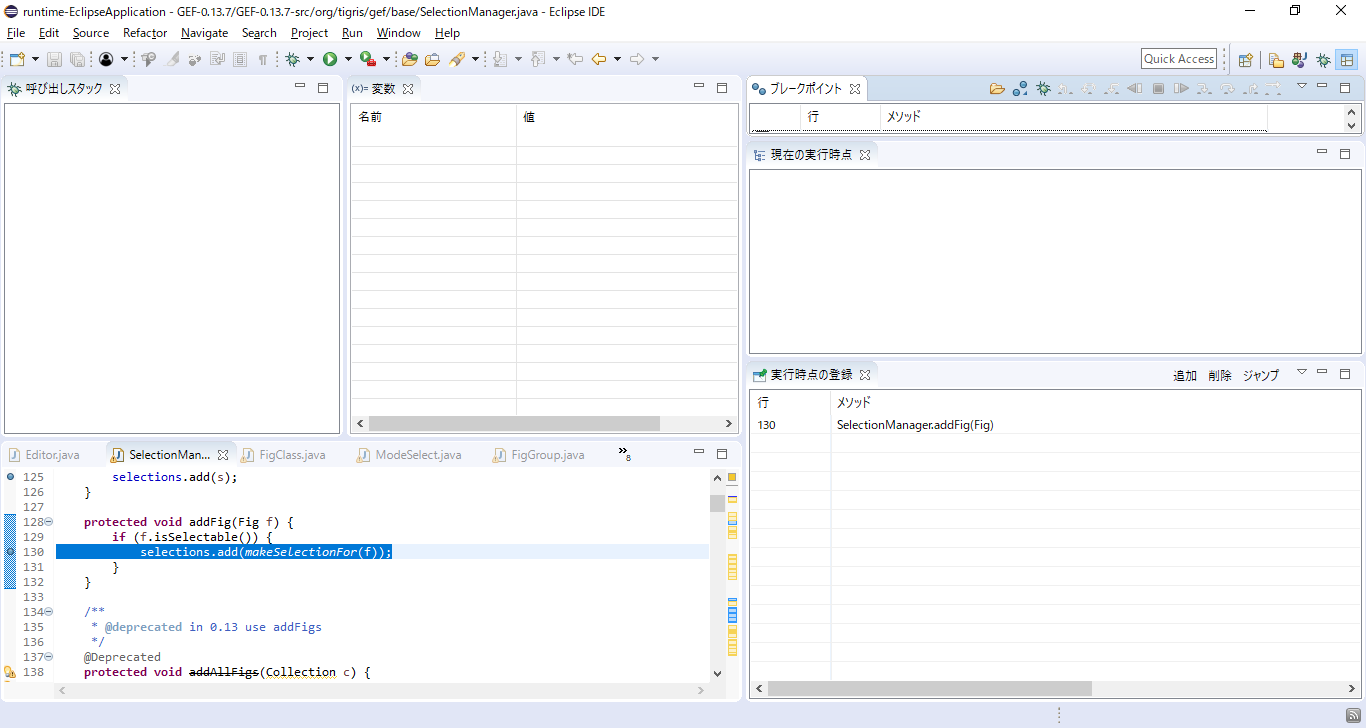

「オブジェクトの接近過程」ビューを全て閉じ, そのあとデバッグ実行を終了してください.
課題B4の接近過程抽出が終了しましたら, 以下のアンケートにお答えください.
