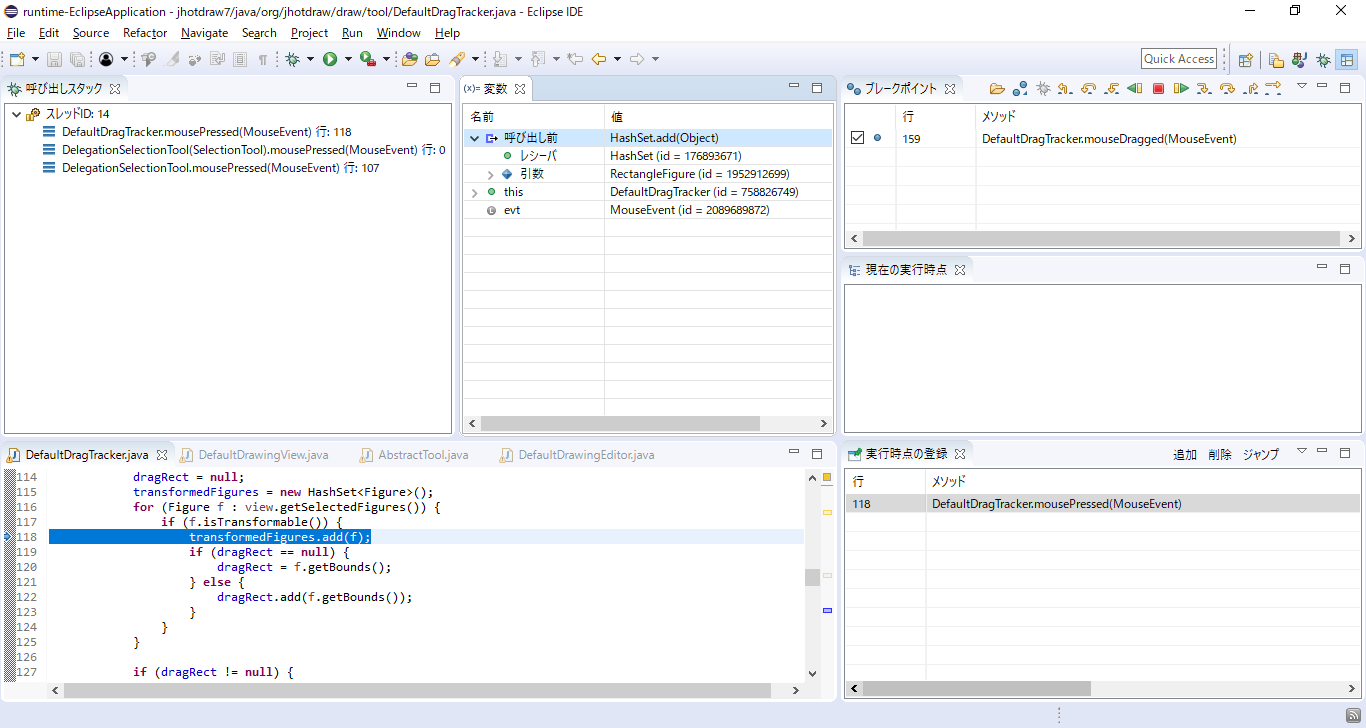

課題A3 (機能理解) の終了直後は下図のような状態になっているはずです.
ここでは, 課題A3 (機能理解) では使用しなかった逆方向バージョンのある機能を用いて, 課題A3 (機能理解) と同様,
「選択された図形がJHotDrawのシステム内部でどのように管理され，図形移動機能の実行によってどのように取り出されて，移動していくか?」を理解することを目指します.
先ほどの操作によって, 現在は DefaultDragTracker クラスの mousePressed(MouseEvent) メソッドの118行目にいます.

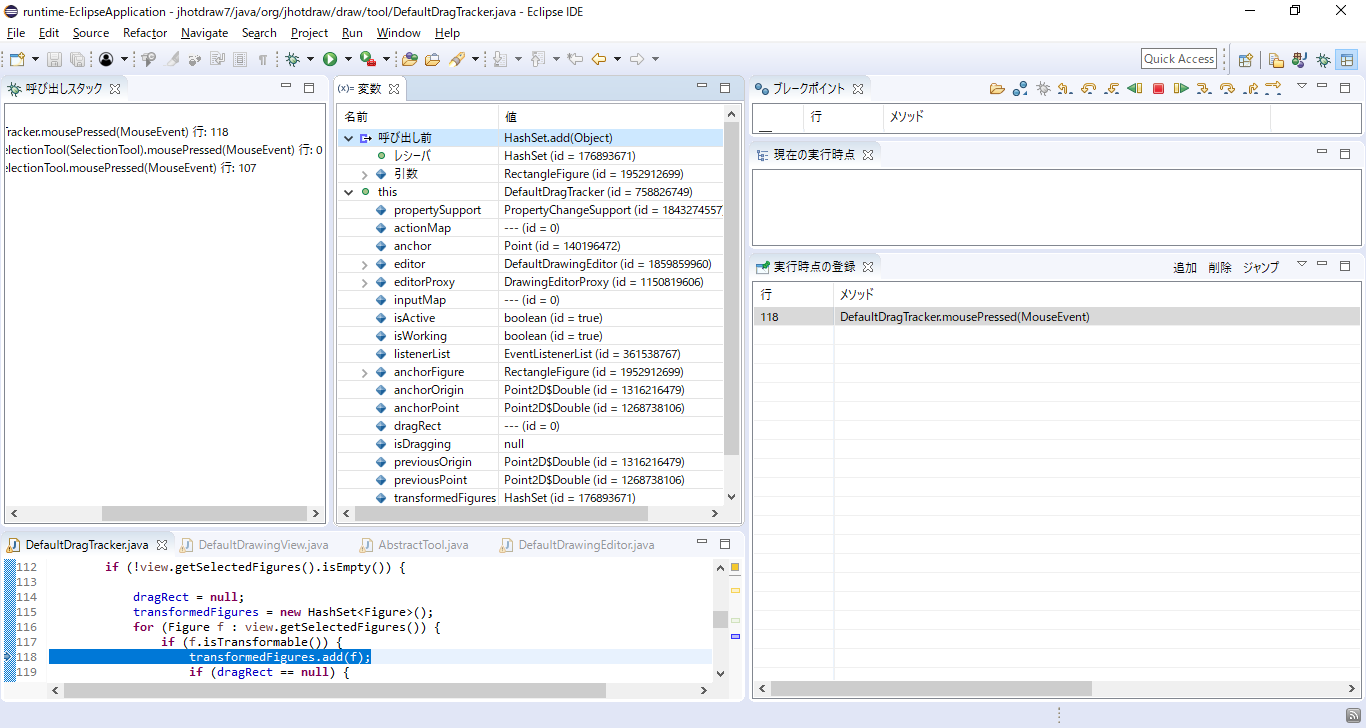

ここで, 変数ビュー上の「呼び出し前」のメソッド名が HashSet.add(Object) であることを確認してください.

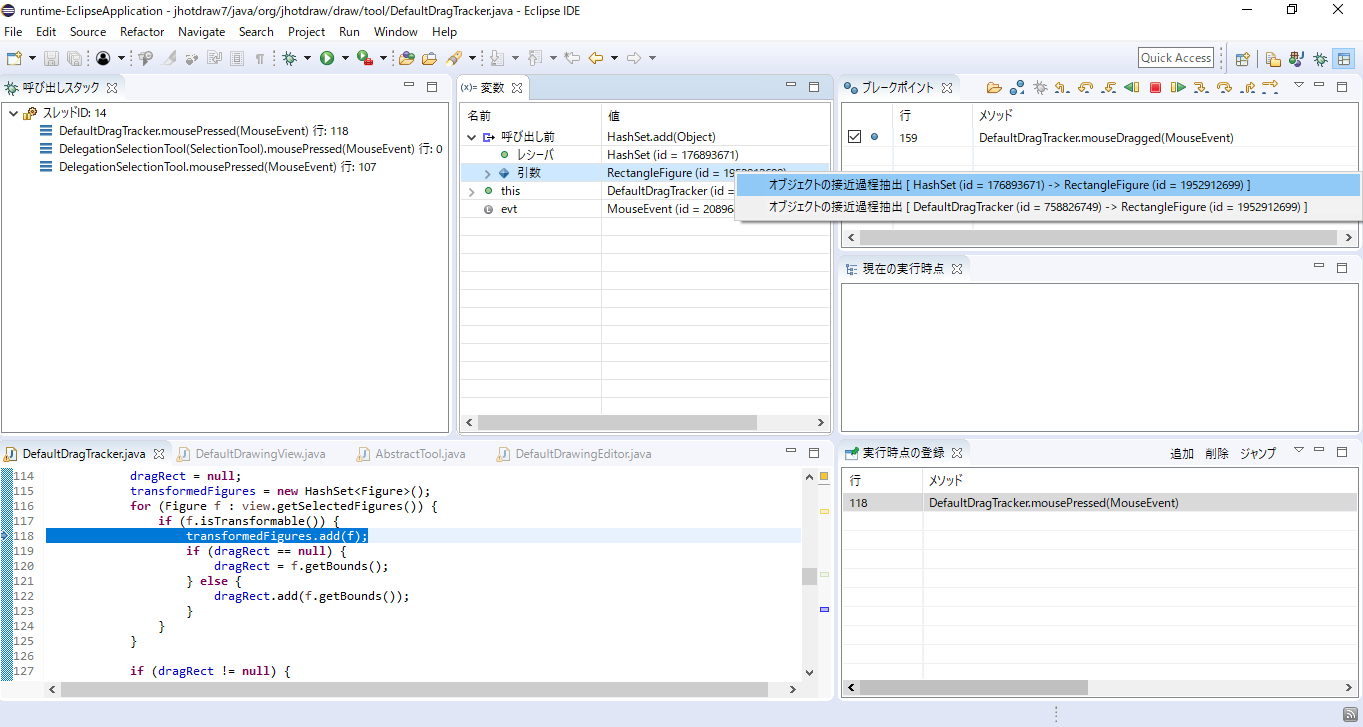

それを確認したら, 変数ビュー上の「呼び出し前」を開いて, 引数を右クリックしてください.
右クリックすると, ポップアップメニューが出てくるので, 上の方の HashSet のインスタンスと RectangleFigure のインスタンスを
対象とした「オブジェクトの接近過程抽出」をクリックしてください.

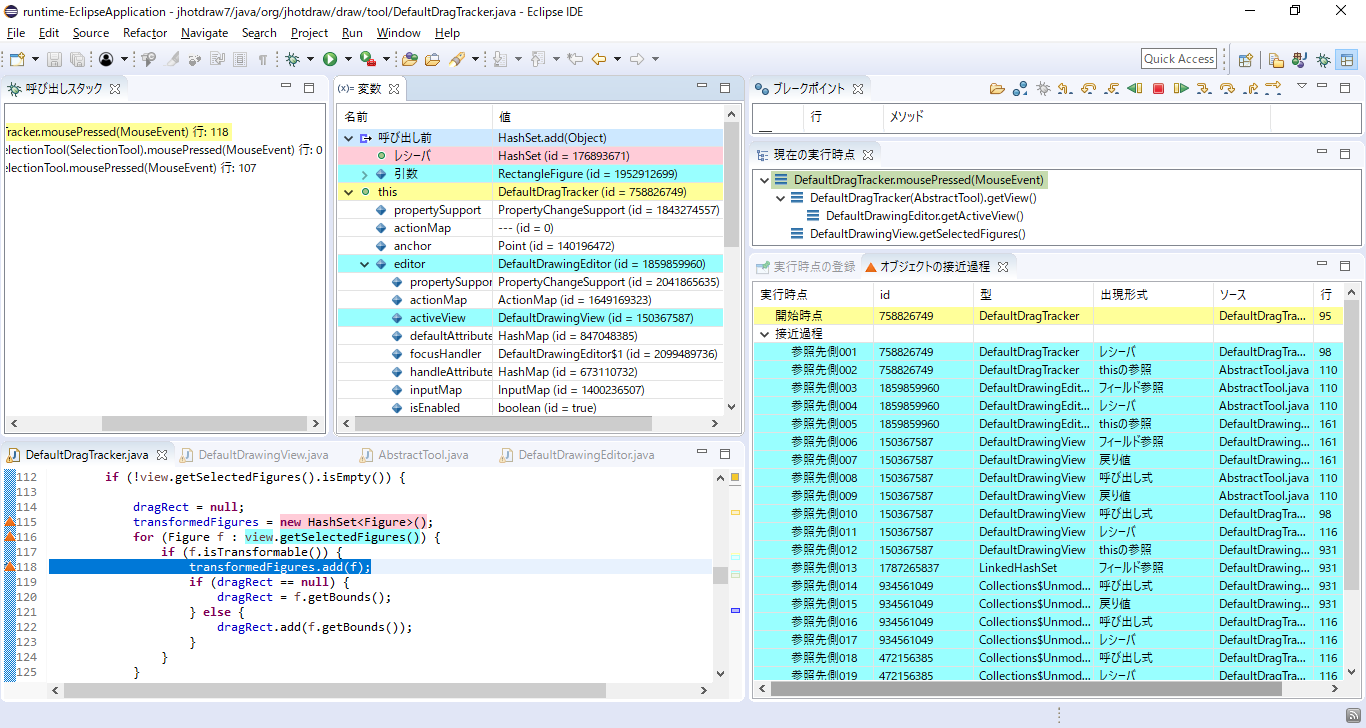

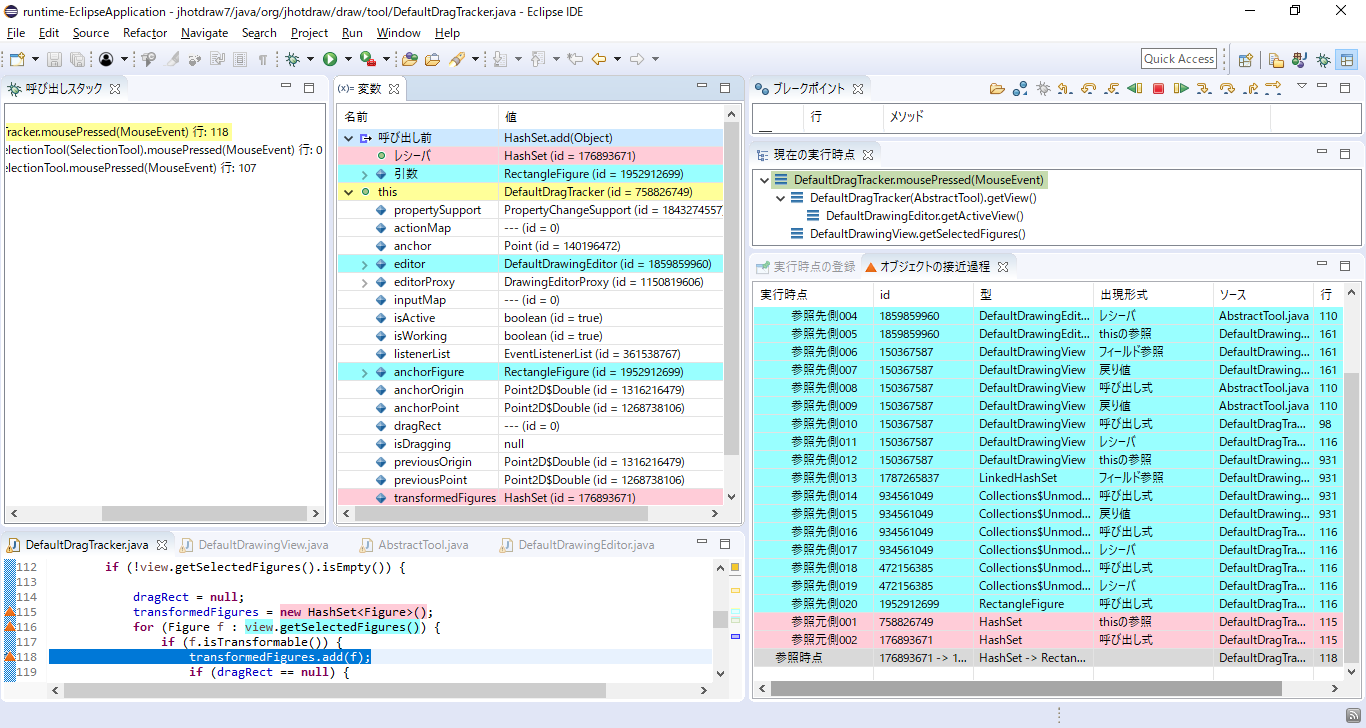

実際に「オブジェクトの接近過程抽出」を実行すると, 下図のような状態になります.

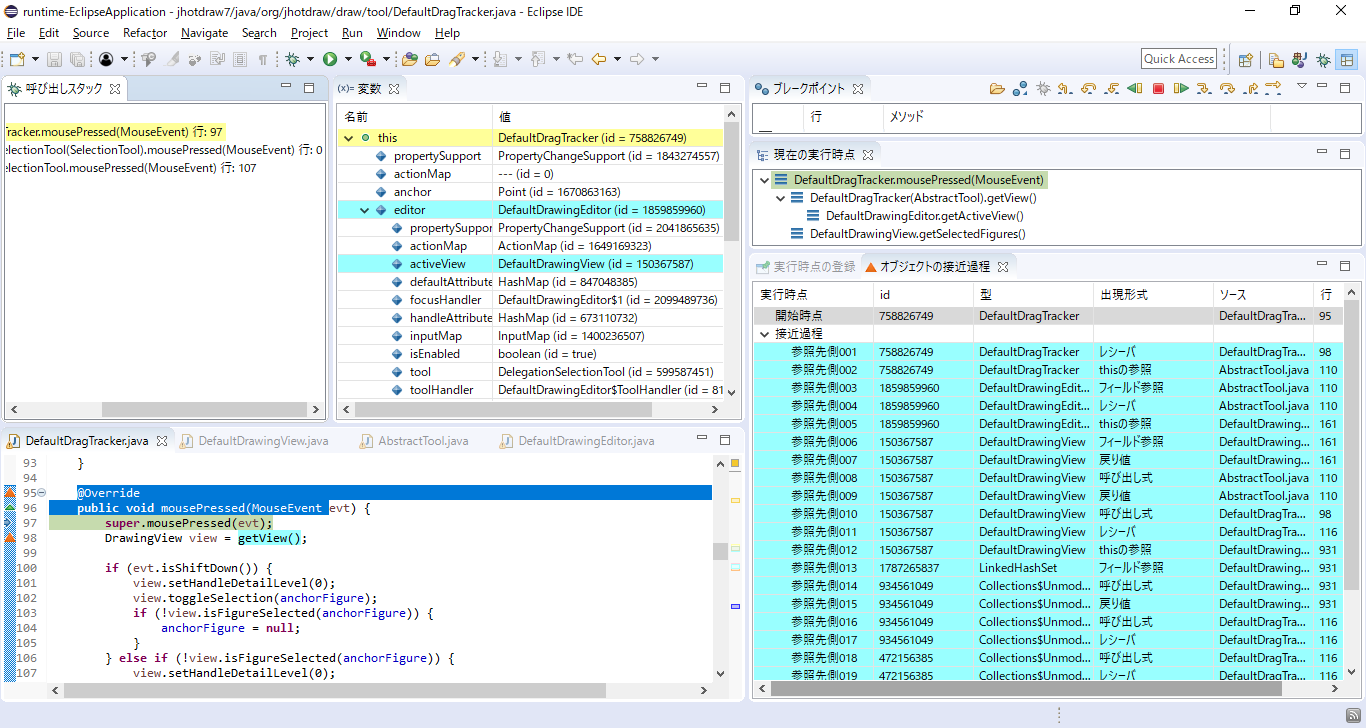

「オブジェクトの接近過程」ビュー上の「開始時点」をクリックしてください.

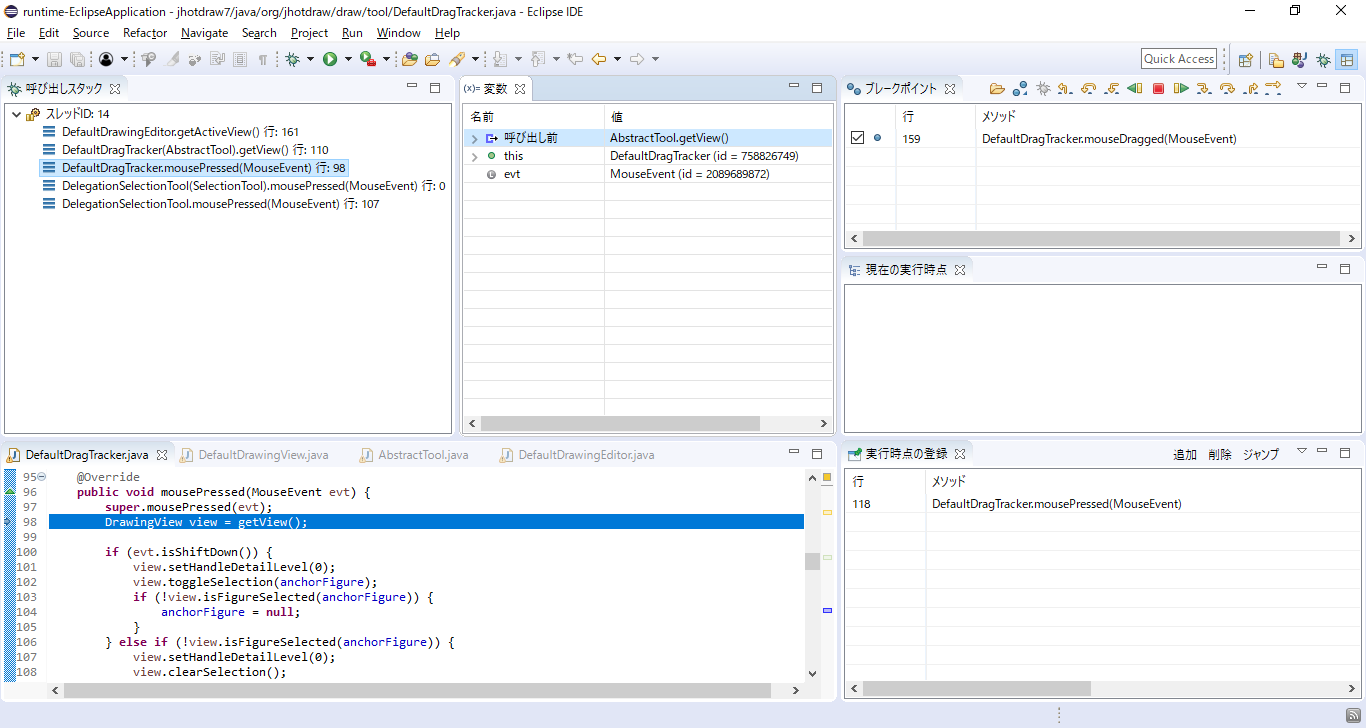

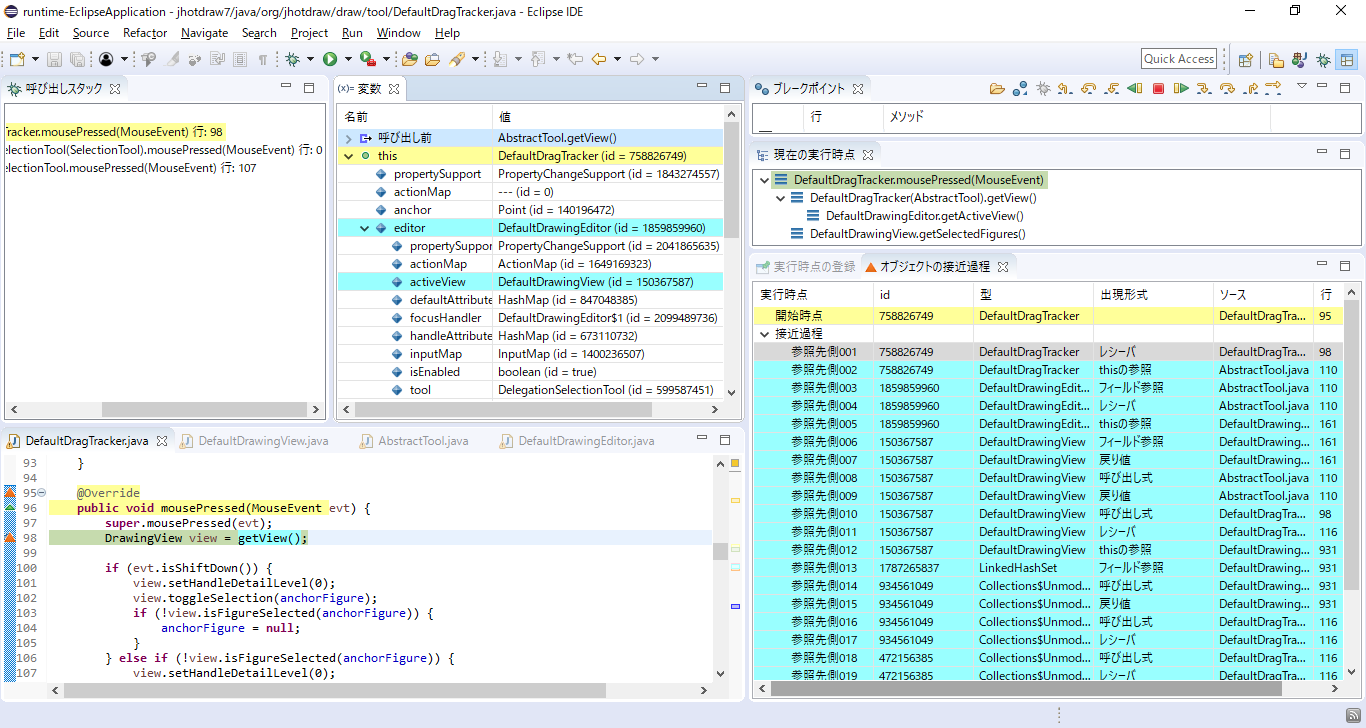

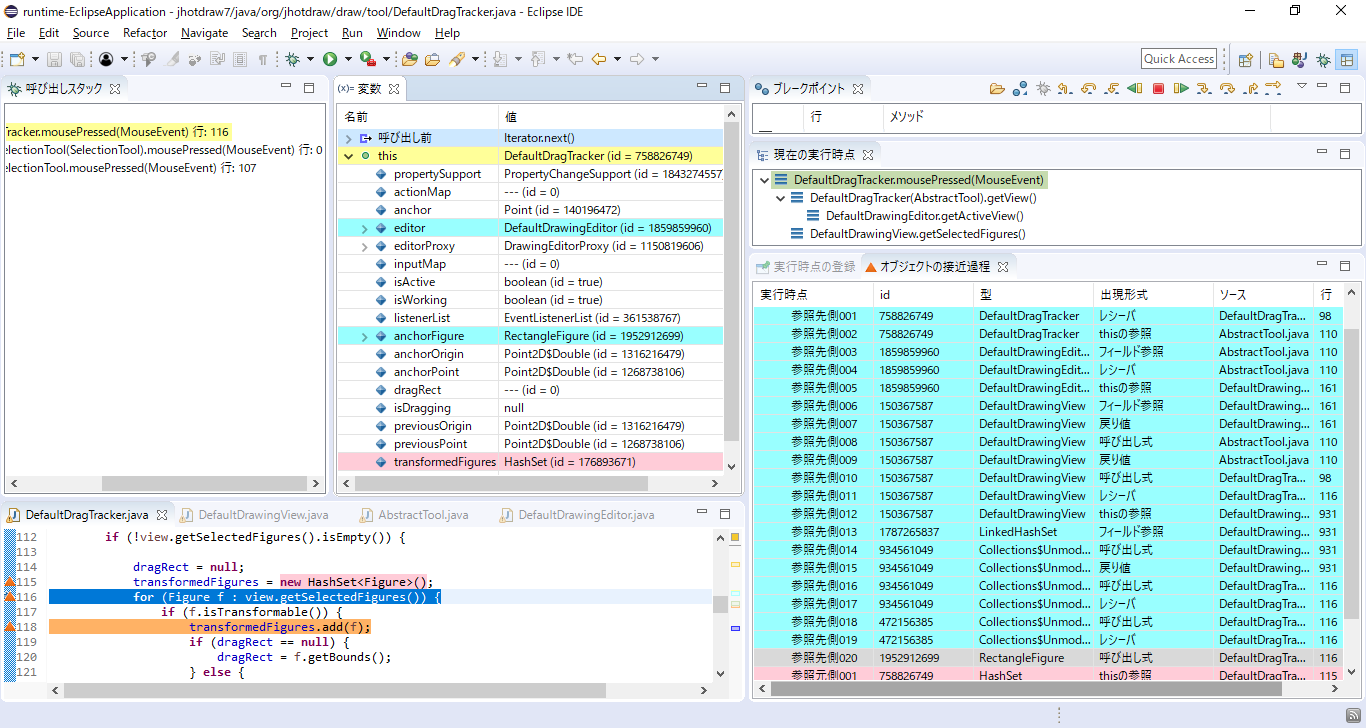

「オブジェクトの接近過程抽出」ビュー上の「参照先側001」から「参照先側020」までを順番にクリックしてください.

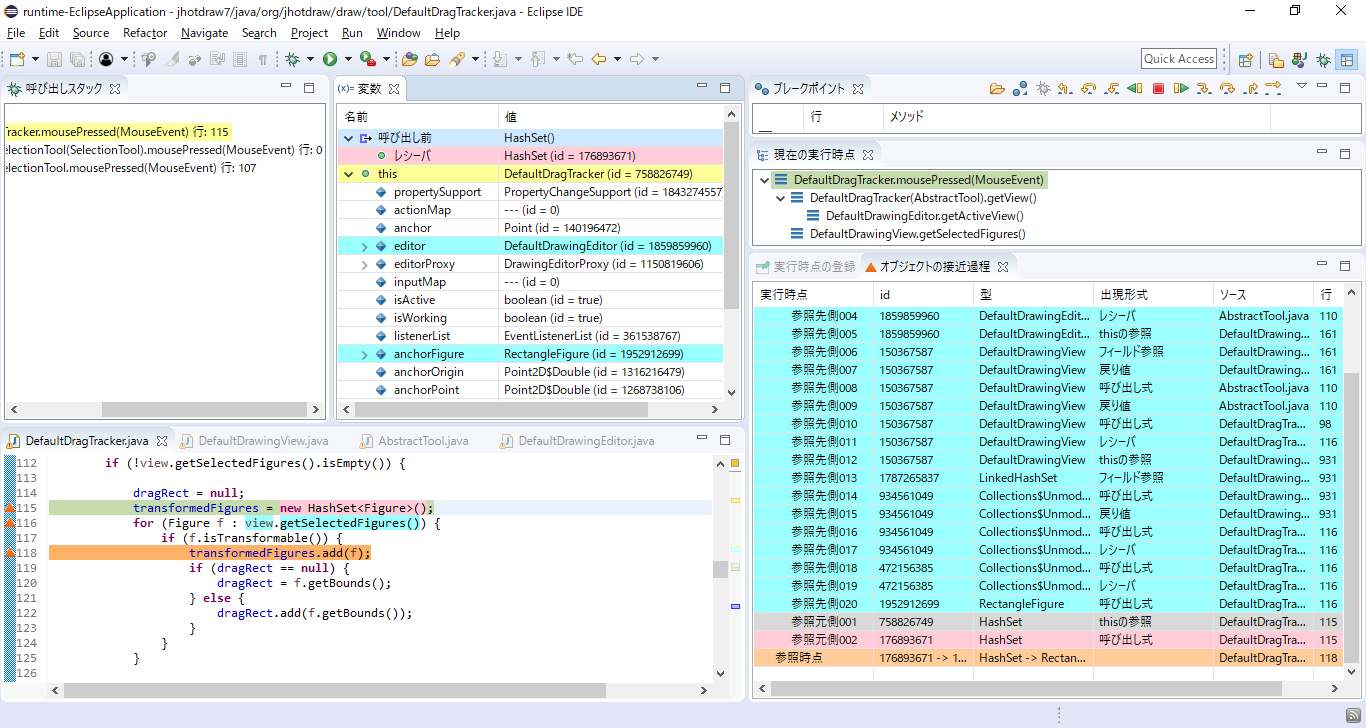

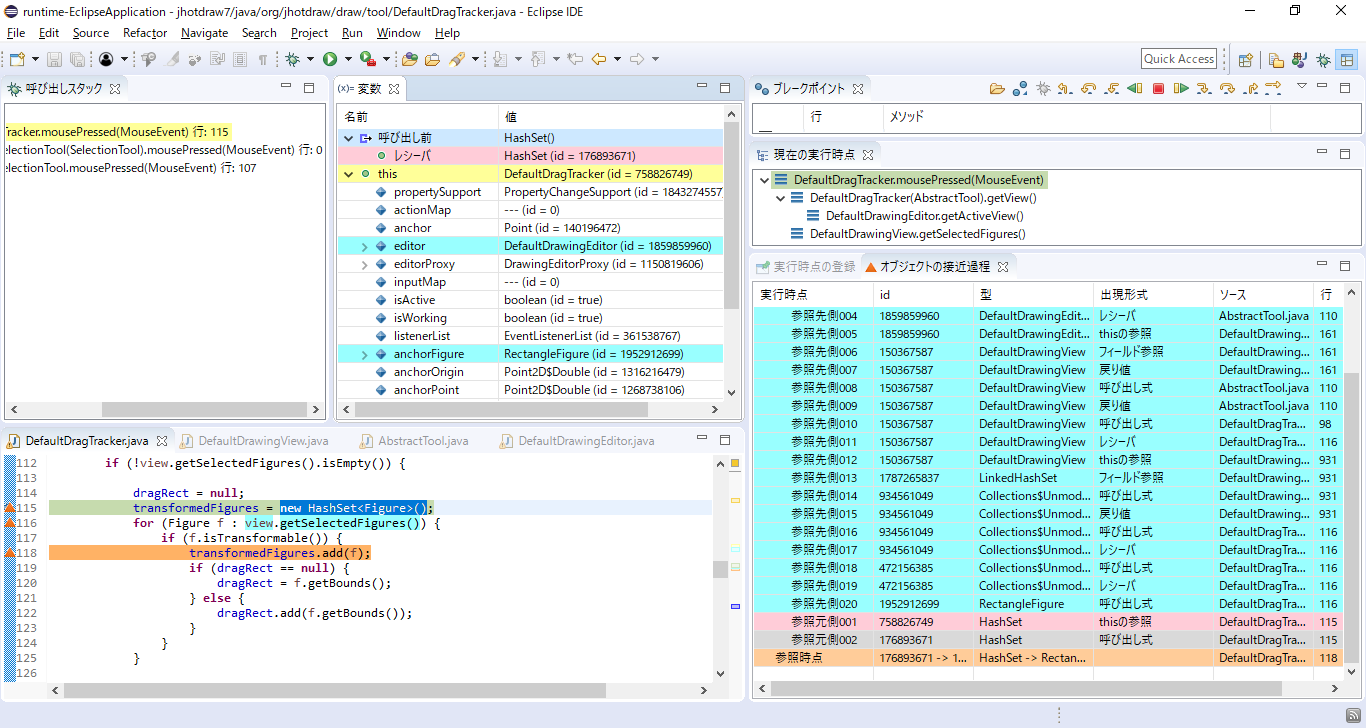

「オブジェクトの接近過程抽出」ビュー上の「参照元側001」から「参照元側002」までを順番にクリックしてください.
「オブジェクトの接近過程」ビュー上の「参照時点」をクリックしてください.
ここまでで, DefaultDragTracker クラスのインスタンス (id = 758826749) のフィールド transformedFigures が参照している
HashSet のインスタンスに, RectangleFigure クラスのインスタンス (id = 1952912699) が追加されるまでの過程を見てきました.
ここで, 課題A3の接近過程抽出は終了です.
「オブジェクトの接近過程」ビューを全て閉じてください.
なお, デバッグ実行は終了せずにそのままの状態にしておいてください.
課題A3の接近過程抽出が終了しましたら, 以下のアンケートにお答えください.
